ATEN-Kontrollsystem – 12-Tasten-Bedienfeld, VK0200
Das VK0200 ist ein vollständig anpassbares 12-Tasten-Bedienfeld, das eine Steuerung in ein Keypad integriert und als All-in-One-Lösung präsentiert. Das für die Steuerung kleiner und mittelgroßer Konferenz- und Klassenräume ausgelegte VK0200 ist eine einsatzbereite Lösung, die die Geräte auf einfache Weise miteinander verbindet, über die intuitive VK6000-Konfigurator-Software konfiguriert und Keypad-Tastenfunktionen und -Layout flexibel anpasst, sodass sie den meisten Anwendungen gerecht werden.
Das ATEN-Kontrollsystem ist ein Ethernet-basiertes Verwaltungssystem, das alle Hardwaregeräte in einem Raum miteinander verbindet und somit eine mühelose Steuerung ermöglicht. Das VK0200-Bedienfeld fungiert nicht nur als Haupt-Controller, der Hardwaregeräte miteinander verbindet, sondern auch als Kontrollschnittstelle mit anpassbaren Tasten und Layout. Das flexible Keypad lässt sich in 125 verschiedenen Kombinationen von 6 bis 12 Tasten belegen, die so einfach wie Lego zusammenschnappen. Durch die Verbindung mit dem lokalen Netzwerk können die Benutzer mit der VK6000-Software auf einfache Weise die gewünschte Steuerung eines jeden angeschlossenen Geräts über das Keypad konfigurieren. Das sofort einsatzbereite Kombi-Bedienfeld ermöglicht Ihnen, die Anlagen umgehend und intelligent zu steuern und jedes Gerät im Raum zu verwalten.
Die benutzerdefinierte Tastenplatzierung auf dem Bedienfeld kann in 125 verschiedenen Kombinationen von 6 bis 12 Tasten eingestellt werden.
VK0200-Bedienfeld

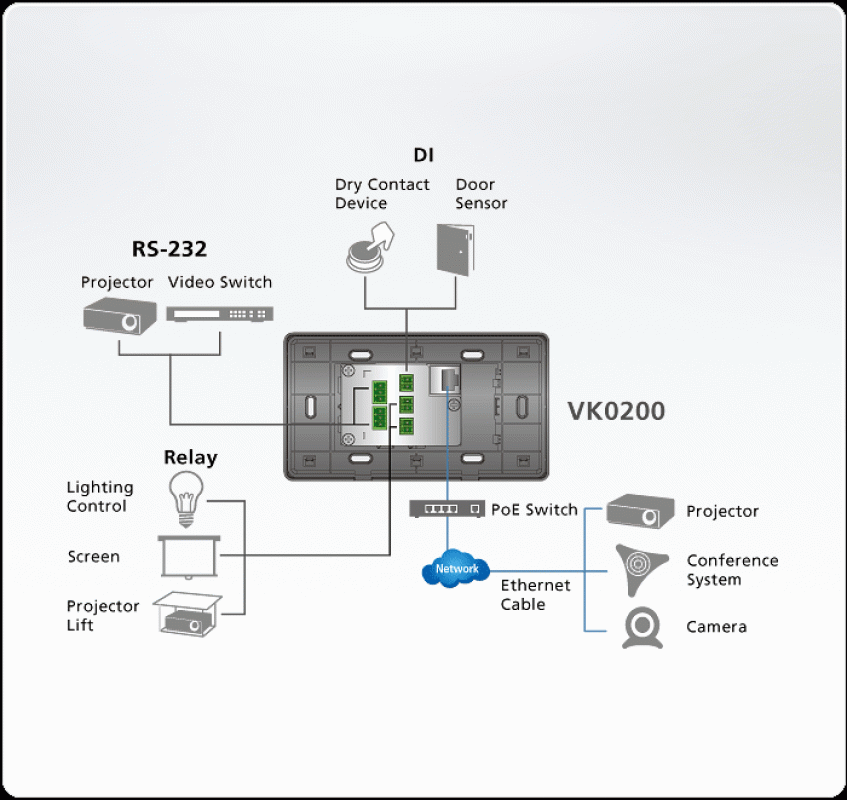

- Unterstützt verschiedene Schnittstellenverbindungen:
• 2 x RS-232-Ports
• 2 x Relais-Kanäle
• 1 x Digitaler Eingangskanal
• 1 x Ethernet-Port
- Für die Montage in 2-Gang-EU- und MK-Anschlussdosen ausgelegt
- Vollständig anpassbar mit 125 Layout-Kombinationen von 6 bis 12 Tasten
- Unterstützt natives KNX IP für Gebäudeverwaltungssysteme
- Telnet-, TCP-, UDP-, HTTP-, HTTPS-, ONVIF- und PJLink-konform
- Unterstützt die Sicherung von Projektdateien1
- Web-GUI für einfache Systemkonfiguration
- Unterstützt SSH-Kommunikation zur Datenüberwachung2
- LED-Anzeige des Verbindungs- und des Hardwarestatus
- Zweifarbige LEDs für klare Anzeige in dunkler Umgebung
- Redundante Stromversorgungen: Power over Ethernet und 5 V Gleichspannung (optional)
- Angepasster Tastengravurservice
VK6000-Konfigurator-Software
- Einfache Profileinrichtung mit einfachen Konfigurationsschritten über intuitive GUI
- Anpassbare GUI für den Einsatz auf mobilen Geräten und PC3
- Unterstützt ControlAssist zur Steuerung von PCs4
- Integrierter Datenbank-Generator für Gerätetreiber-Einrichtung und allgemeine Geräteverwaltung
- Integrierte ATEN-Bibliothek mit 10.000+-Gerätetreibern und vollständigen ATEN-VanCryst-Produkttreibern
- Die Zwei-Wege-Kommunikation ermöglicht eine benutzerdefinierte Ereignisüberwachung, um die nächsten Aktionen automatisch auszulösen
- Testprogramm zur Verifizierung von Befehlen vor dem Upload des Profils auf das VK0200-Bedienfeld
Hinweise:
1. Jede ATEN-Kontrollbox kann eine Projektdatei sichern.
2. Das SSH-Protokoll kann zur Überwachung der Empfangs-/Übertragungsdaten des Bedienfelds verwendet werden.
3. Für die mobile Steuerung ist eine zusätzliche Lizenz erforderlich.
4. Ausführliche Informationen zu den unterstützten PC-Steuerungsaktionen finden Sie im Benutzerhandbuch des ATEN-Kontrollsystems.
Lieferumfang:
1x VK0200-Bedienfeld mit 12 Tasten
1x Tastenpaket
6x Anschlussblöcke
1x 0X12-0078-100G Frontplatte
1x Benutzeranleitung
Spezifikationen:
| Schnittstellen |
| Tastatur-Layout |
6 ~ 12 Tasten anpassbar in 125 Keypad Layouts |
| Seriell |
• 2 x Bi-direktionaler RS-232 Port
(2 x 3-poliger Anschlussblock Anschluss);
– Baudrate: 300 bis 115200 (Standard: 9600);
– Datenbit: 8 (Standard) oder 7;
– Stoppbit: 1 (Standard) oder 2;
– Parität: Nein (Standard), Gerade oder Ungerade |
| Relais |
• 2 x Relais-Kanäle (2 x 2-poliger Anschlussblock Anschluss);
• Schließer, isolierte Relais;
• Kontaktnennwert: Max 24 V Gleichspannung, 1A |
| I/O |
• 1 x Digitaler Eingang
(1 x 2-poliger Anschlussblock Anschluss);
- VDC Modus
Eingangsspannungsbereich: 0 bis 5 V Gleichspannung;
Programmierbarer Bereich: 1 bis 5 V Gleichspannung;
- Trockenkontaktmodus
Hochziehen von 2k Ohm bis + 5 V Gleichspannung |
| Ethernet |
• 1 x RJ-45 Buchse, 10/100Base-T
• Unterstütztes Protokoll: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP-aktiviert. Die folgenden Standard IP-Einstellungen werden verwendet, wenn innerhalb von 30 Sekunden keine IP zugewiesen wird:
IP: 192.168.0.60
Subnetzmaske: 255.255.255.0 |
| Schalter |
| Controller-ID |
1 x 16-Segmente-Switch |
| Reset-Taste |
1 x Halb eingelassene Drucktaste |
| Stromverbrauch |
5 V Gleichspannung, 1,15 W, 5 BTU
48 V Gleichspannung, 1,44 W, 7 BTU |
| Umgebung |
| Betriebstemperatur |
0 - 50 °C |
| Aufbewahrungstemperatur |
-20 - 60 °C |
| Feuchtigkeit |
0 - 80 % relative Luftfeuchte, nicht kondensierend |
| Physikalische Eigenschaften |
| Gehäuse |
Kunststoff |
| Gewicht |
0,38 kg (0,84 lb) |
| Abmessungen (L x B x H) |
8,32 x 14,76 x 4,84 cm
(3,28 x 5,81 x 1,91 Zoll) |
| Hinweis |
Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden. |
