Eine KVM LCD-Konsole ist eine integrierte Bedienkonsole für den 19“-Schrank/Rack. Mit den KVM LCD-Konsolen bedienen Sie einen Server oder einen KVM-Switch direkt am 19“-Serverschrank.
Bei den Varianten mit integriertem KVM-Switch haben Sie das Bedienpanel des KVM-Switches bereits in der Konsole integriert und können per Hotkey und auch per Panel-Tasten umschalten.

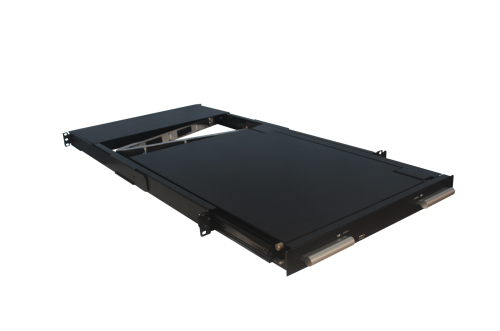

Wird die KVM LCD-Bedienkonsole nicht benötigt, klappt man diese einfach zu und schiebt sie zurück in das 19" Rack.
Die Dual-Rail LCD-Konsolen erlauben es, den Bildschirm zu sehen; auch, wenn die Tastatur eingeschoben ist.
Versionen mit IP erlauben parallel die globale Bedienung über LAN/WAN von anderen Workstations.
Die Tastatur, das Touchpad und der Monitor sind aus dem 19“-Schrank ausziehbar und der Monitor wird einfach vor dem 19“-Schrank hochgeklappt. Nun kann der Administrator den oder die Server direkt und platzsparend am 19“-Schrank bedienen.
Im Normalfall benötigt die in der KVM-Konsole integrierte Tastatur, das Touchpad und der Monitor nur 1 HE im Rack.
Wie funktioniert eine KVM LCD-Konsole?
Diese funktioniert in der „einfachen“ Form wie eine normale Tastatur, eine Maus und ein Monitor.
Aber es gibt auch Modelle, an die man nicht nur einen Server oder KVM-Switch anschließen kann. Diese 8-, 16- oder 32-Port KVM LCD-Konsolen haben zusätzlich auch noch einen KVM-Switch integriert, an die man entsprechend viele Server anschließen kann.
Wo wird ein KVM LCD-Konsole eingesetzt?
Überall, wo Server in einem 19“-Schrank bedient werden sollen. Vom kleinem Unternehmen mit nur einem 19“-Schrank bis zum Rechenzentrum.
Wie wird die KVM LCD-Konsole montiert?
Im Normalfall hat die LCD-Konsole vorne zwei 19“-Winkel integriert und hinten in der Tiefe verstellbare Montageschienen. Diese werden mit Standard-Käfigmuttern des 19“-Schrankes an die vorderen und hinteren Streben des Racks montiert. Dann noch das Netzkabel oder Netzteil und das oder die KVM-Anschlusskabel zu den Servern anschließen.
Welche Unterschiede zwischen verschiedenen KVM LCD-Konsolen gibt es?
-
Zuerst sollte man das Video-Signal (Grafik-Interface) beachten.
KVM LCD-Konsolen mit VGA sind aktuell am gängigsten. Aber auch KVM LCD-Konsolen mit DVI kann man inzwischen als gängig bezeichnen. Die DVI KVM LCD-Konsolen, die nur einen Port haben, sind im Normalfall auch per VGA anschließbar. Die DVI KVM-Konsolen, die einen DVI KVM-Switch integriert haben, jedoch nur per DVI. Adaptieren kann man von DisplayPort (DP), miniDisplayPort (mDP) oder HDMI. Jedoch nicht von VGA (analoge Signale werden nicht angezeigt). Manche Modelle haben CPU-Module zum Server, die per RJ45-Patchkabel an die LCD-Konsole verbunden werden. Üblich sind VGA CPU-Module, da die Konsolen selbst nur VGA darstellen. Trotzdem gibt es Varianten, die auch DisplayPort, DVI oder HDMI-Module anbieten, die entsprechende Konverter integriert haben.
-

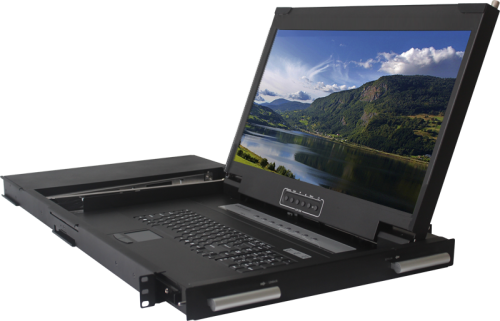

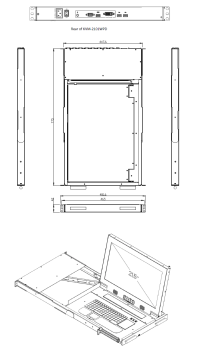

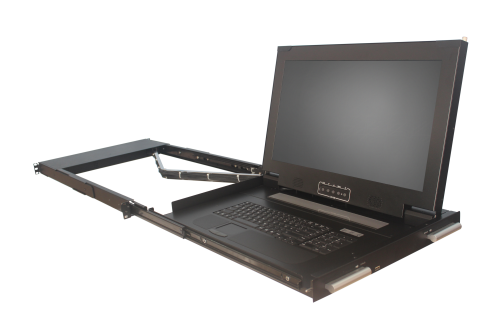

Die gewünschte Monitorgröße und Auflösung. Auch, wenn zur Server-Administrierung geringe Auflösungen ausreichen, werden immer mehr LCD-Konsolen mit LED-beleuchteten Panels gewählt, die auch WideScreen-Auflösungen bis Full HD 1080p anzeigen können. Die Full HD Panels gibt es mit 17,3“ und 18,5“. Es gibt sogar eine Konsole mit einem 21,5“ Full-HD Monitor, die seitlich aufgeklappt und bedient wird. Oder Konsolen bei denen der Monitor erst ausgezogen und dann gedreht wird. Inzwischen gibt es sogar Konsolen mit 4k Panels.
-

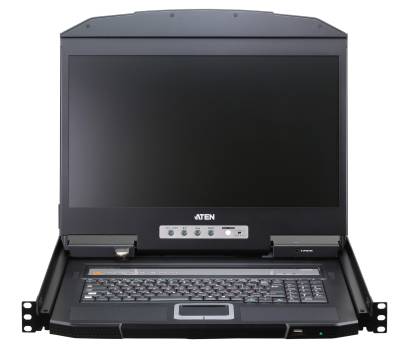

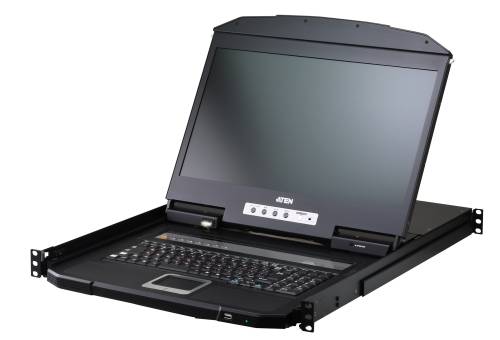

Die Anzahl der Server, die bedient werden sollen. Mit einer KVM-Konsole (ohne integrierten KVM-Switch) kann man nur einen Server oder mehrere Server über einen zusätzlichen KVM-Switch bedienen. Wählt man jedoch eine Mehr-Port KVM LCD-Konsole, so kann man direkt die zu bedienenden Server anschließen und diese nicht nur per OSD-Menü, sondern in der Regel auch manuell und direkt über ein oberhalb der Tastatur eingelassenes KVM-Bedienpanel anwählen.
-

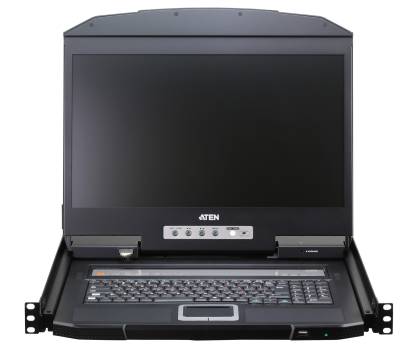

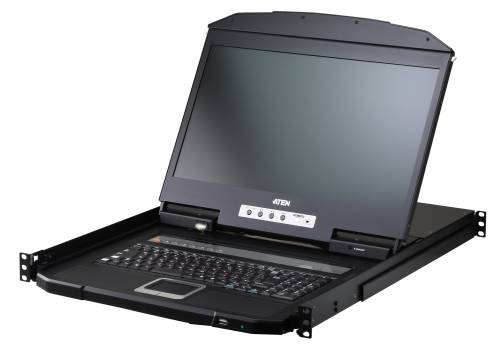

IP-Bedienung oder nicht. Die IP-Modelle erlauben es den Administratoren zusätzlich zur lokalen Bedienung am Rack auch innerhalb des LAN oder auch Global über das Internet auf die Server zuzugreifen. Das funktioniert auch, wenn die Konsole zugeklappt und in den 19“-Schrank eingeschoben ist. Auch die Umschaltung auf den gewünschten Server ist über IP natürlich möglich. Ebenso ein Warmstart ist über die Client-Software möglich.
Falls Sie jedoch eine außergewöhnliche Konsole oder ein Rack-Panel etc. suchen, schauen Sie sich bitte den (externen Link) Sondervarianten beim Hersteller ANNSO an.
Gerne bieten wir Ihnen dann die gewünschte Konsole an. Die Lieferzeit für die Sondervarianten beträgt in der Regel nur ca. 3 - 5 Wochen.
Am besten ist, Sie lassen sich bei offenen Fragen von uns beraten. Sie erreichen und zu den Geschäftszeiten per Telefon: 06163-829415 und auch jederzeit per E-Mail (info@kvm-switch.de).
