übertragen das digitale HDMI-Signal mit Hilfe eines Senders (TX = Transmitter) und eines Empfängers (RX = Receiver), die über Netzwerkkabel miteinander verbunden werden, um große Entfernungen zwischen der HDMI-Signalquelle und dem Monitor oder Beamer störungsfrei zu überbrücken.
1. Wie funktioniert ein HDMI-Extender?
2. Wozu wird ein HDMI-Extender eingesetzt?
3. Welche Unterschiede gibt es zwischen den verschiedenen HDMI-Extendern?
4. Weitere Signale notwendig?
5. Unterschiede bei den HDMI-Extendern
6. Wie ist die Übertragungsweise?
Wie funktioniert ein HDMI-Extender?
HDMI-Extender übertragen das Signal nicht über gewöhnliche HDMI-Kabel, sondern über elektronische Umsetzer (Sender und Empfänger) auf beiden Seiten, die das Signal auf eine handelsübliche Netzwerkverkabelung umsetzen. Das spart nicht nur Kosten und Verlege-Aufwand, sondern ermöglicht überhaupt erst die Überbrückung von Entfernungen, die größer als 10 Meter sind.

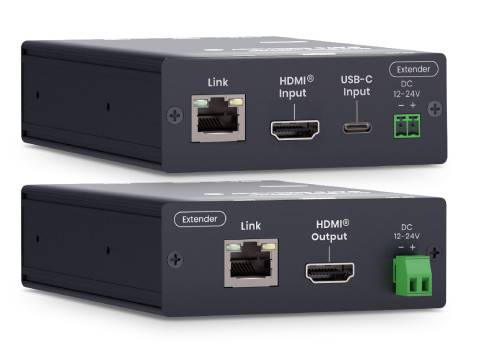

Die HDMI-Extender bestehen aus einem Sender (Transmitter = Signalquellen-Modul) und einem Empfänger (Receiver = Monitor-Modul). Diese HDMI-Extender Module werden über ein, zwei Kupfer LAN-Kabel oder Fiber Netzwerkkabel miteinander verbunden. Dabei ist es bei den meisten HDMI-Extendern egal, ob die TX und RX Extender-Module über ein direktes Patchkabel oder eine strukturierte Verkabelung (Dosen und Patchpanels) verbunden werden.
In der Regel haben die HDMI-Extender RJ45-Anschlüsse und übertragen über CAT6 oder CAT7 Netzwerkkabel. Aber es gibt auch Modelle, die über Glasfaser (Fiber) zwischen Grafikausgang und Monitor übertragen.
Wo wird ein HDMI-Extender eingesetzt?
HDMI-Extender werden dort benötigt, wo der Monitor nicht direkt bei dem Rechner, Player, Receiver oder sonstiger HDMI-Signalquelle angeschlossen werden können. Das ist der Fall bei Konferenzräumen, Schulen, Banken, Firmengebäuden, Leitstellen, Präsentations-Monitoren und Überwachungen aller Art.
HDMI-Extender werden eingesetzt, um Video-Signale über Entfernungen ab ca. 10 Meter und bis teilweise weit über 200 Meter störungsfrei zu übertragen.
Welche Unterschiede zwischen verschiedenen HDMI-Extendern gibt es?
Es gibt die einfachen HDMI LAN-Kabel Extender, die zur Übertragung ein oder zwei direkt verbundene Patchkabel benötigen.
Diese Extender gibt es für 1080p Auflösungen aber auch für 4K Auflösungen.
In der Kategorie der "HDMI über Fiber" Extender findet man Extender, die nicht nur höhere Distanzen überwinden können, sondern auch aufgrund des Mediums galvanisch völlig trennen.
Zusätzlich gibt es noch die "HDMI Wireless Extender", die aufgrund der Frequenz- und Leistungs-Beschränkungen nur sehr geringe Reichweiten haben und nicht mehrfach innerhalb eines Reichweitengebietes eingesetzt werden können.
Weitere Signale notwendig?
Ein HDMI-Signal kann nicht nur das Bild und den Ton übertragen.
Bei hochwertigen 4K TV-Geräten können zusätzliche Protokolle zur Bildoptimierung übertragen werden.
Falls Sie diese Optimierungen verwenden möchten, müssen Sie zusätzlich darauf achten, das der HDMI-Extender das benötige System, wie HDR 10 oder Dolby Vision übertragen kann.
Weitere Unterschiede bei den HDMI-Extendern:
Entfernungen:
Je nach benötigter Entfernung sollte man den geeigneten HDMI-Extender aussuchen, da Extender, die größere Entfernungen überbrücken können in der Regel auch hochpreisiger sind.
Local-Loop out:
Manche HDMI-Extender stellen den Grafikanschluss, den sie belegen (abgreifen) am Sender auch wieder zur Verfügung. Auf dieses Feature sollten Sie achten, sofern Sie direkt an der Signalquelle einen Kontroll-Monitor anschließen müssen, der das gleiche Grafik-Interface verwenden soll. Haben Sie eine Grafikkarte, die einen weiteren Ausgang im Clone-Mode (identisches Bild) ausgeben kann, so ist dieses Feature trotz Kontrollmonitor nicht notwendig.
Übertragungsweise:
Die meisten HDMI-Extender nutzen normale CAT.6, CAT.6A oder CAT.7 Netzwerkkabel. Aber es gibt auch Modelle, die über Glasfaser (Fiber) zwischen Signalquelle und Monitor übertragen. Die Fiber-Modelle sind auch für Entfernungen jenseits der 150 Meter geeignet und können mit Single-Mode Kabeln ggf. mehrere Kilometer überbrücken.
Im Normalfall übertragen die Extender zwischen Sender (Tx) und Receiver (Rx) mit eingener Technologie und dürfen keinesfalls über ein aktives Netzwerk betrieben werden.
Manche Systeme (bei denen wird dann extra darauf hingewiesen) sind jedoch in der Lage, auch über einen gemanagten Gigabit Ethernet Switch zu funktionieren. Das macht bei 1:1 Verbindungen zwischen Quelle und Monitor jedoch keinen Sinn, da die benötigte Bandbreite so hoch ist, das das Netzwerk ohne VLAN Abgrenzung im Switch zusammenbrechen würde.
Damit kommen wir zu den Sonder-Varianten:
Die Gruppe der „LAN KVM-Extender“ übertragen mit dem IP-Protokoll und können zu einem modernen modularen Matrix KVM-Switch ausgebaut werden. Selbst diese Systeme übertragen 60 fps und sind schon nahezu (teilweise bis auf den einen Frame) in Echtzeit dabei. Am besten sind die „Echtzeit“ Systeme (KVM-TEC und UNICLASS DX-130), welche aber auch deutlich hochpreisiger sind.
Am besten ist, Sie lassen sich bei offenen Fragen von uns beraten. Sie erreichen und zu den Geschäftszeiten per Telefon: 06163-829415 und auch jederzeit per E-Mail (info@kvm-switch.de).
