4K HDMI CAT-Extender-Set (Sender+Empfänger), zum HDMI Verteiler erweiterbar, SC&T HE03-4K
als 1:1 Set, über "managed" GB-Switch oder 1-in 3-out Receiver HE03LR-4K zum HDMI-Verteiler erweiterbar
Das 4K HDMI über CAT5/6/7 Extender-Distribution-System besteht aus drei Komponenten, mit deren Hilfe Sie jegliche denkbare Verteilung Ihrer visuellen Informationen innerhalb eines Gebäudekomplexes realisieren können.
Dies ist das Starter-Kit, bestehend aus einem Transmitter HE03T-4K und einem Receiver HE03R-4K, welches zur 1:1 Verlängerung ausreicht und zum Ausbau sowieso notwendig ist, da am Ende immer ein Receiver verwendet werden kann.
- Der HE03T-4K ist der Sender, der an den Player oder PC kommt, mit HDMI angeschlossen wird und dann das Signal in das System auf die CAT-Kabelverbindung abgibt.
- Der HE03R-4K ist der Receiver, der das Signal entgegen nimmt und auf bis zu 120 Meter entfernt wieder über HDMI ausgibt.
Installations-Möglichkeiten:
"Point to Point" mit diesem Starterset;
"One to Multible Displays" nur mit weiteren HE03LR-4K und HE03R-4K Modulen.
a) Der Splitter-Receiver HE03LR-4K hat drei LAN-Anschlüsse. Einer (egal, welcher) wird als Eingang und zwei als Ausgänge verwendet.
b) Zusätzlich hat der HE03LR-4K eine zusätzliche lokale HDMI-Buchse, um auch hier ein HDMI-Display anzuschließen.
Mit diesem flexiblen System können Sie über die Baumstruktur-artige Verteilung bis zu 250 HDMI-Displays versorgen, die Ihre Video-Botschaften in Echtzeit und ohne jeglichen Qualitätsverlust verteilen.
Die digitale Auflösung kann mit bis zu 1080p bei 60 Hz oder 4K UHD bei 30 Hz dargestellt werden, was Ihnen den maximalen Video-Genuss bietet.
Wird ein Gigabit-Switch verwendet, haben Sie eine Sternverteilung.
Sie benötigen dann je Monitor einen Receiver HE03R-4K.
Hinweis: ein Receiver ist ja bereits im Starterset enthalten.
Die Anzahl der Receiver hängt nur von der Portanzahl des GB-Switches ab. Erster Port zum Transmitter; der Rest ist für Receiver frei.
Hinweis: ist eine Kaskadierung zu einem zweiten GB-Switch notwendig, so wird ein Uplink zwischen den GB-Switches benötigt, der mindestens 2GB schnell ist.
Features
- 4K HDMI über LAN Extender-Distribution-System (ein Transmitter, ein Receiver, und optionale LAN-Splitter) übertragen die HDMI-Signale auf bis zu 120 Meter je Strecke
- Digitale Auflösungen von bis zu 4K UHD 30 Hz 4:4:4 oder 1080P 60 Hz werden ohne Qualitätseinbussen unterstützt
- keine Latenz = Echtzeit-Übertragung
- HDCP 1.4 Unterstützung
- Unterstützt Audio mit bis zu LPCM7.1 bei 192kHz über das HDMI Interface
- Verbindung über nur ein einziges CAT5E / CAT6 / CAT7 Kabel für die direkte Verbindung zwischen Transmitter und Receiver
- Weitere Verbindungen über die Splitter HE03LR-4K, an die weitere Receiver oder Splitter angeschlossen werden können
- Sternverteilung über einen managebaren GB Ethernet Switch möglich.
- Der Splitter kann aus einem CAT5E / CAT6 / CAT7 Kabel zwei weitere CAT-Ausgänge und einen zusätzlichen HDMI-Ausgang machen (Funktion eines Splitters und eines Receivers)
- Im Vollausbau können über die eine Quelle (vom HE03T-4K) bis zu 250 Displays angesteuert werden
- Durch die Kaskadierung kann eine Distanz von über 2 km realisiert werden
- EDID-Taste zur Übermittlung der gew. Monitorinformatonen am Receiver und Splitter
Wie wird dieses System verkabelt?
Vom Sender geht es mit einem LAN-Kabel in einen (nicht enthaltenen) managebaren GB-Switch.
Von da aus zu den Receivern.
Ein Receiver ist ja bereits im Set enthalten.
Gemischte Struktur:
Schließt man bei der Stern-Grundstruktur anstelle eines Receivers HE03R-4K einen Splitter-Receiver HE03LR-4K an, so kann man dann vo dem eigentlichen Endpunkt weiter zu zwei weiteren Monitoren verkabeln und von dort mit den Baustruktur an weitere Receiver oder weitere Splitter-Receiver verkabeln.
Anforderung zum Gigabit Ethernet Switch, sofern diese Art der Verteilung gewählt wird:
Der GB-Switch muss managebar sein.
Es muss ein VLAN mit IGMP-Protokoll angelegt werden.
Lieferumfang:
1 x HE03T-4K = HDMI Transmitter1 x HE03R-4K = HDMI Receiver
2 x DC 5V / 2 Amp Power Adapter
Spezifikationen:

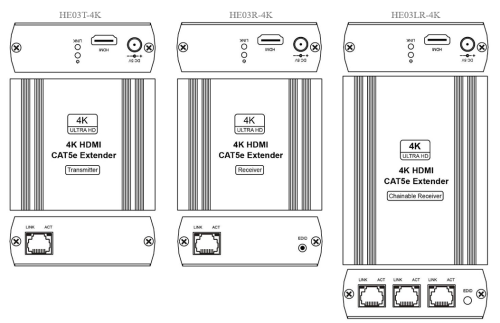

| Modell Nr. | HE03T-4K Transmitter Modul | HE03R-4K Receiver Modul | HE03LR-4K Splitter-Receiver Modul |
| Anschlüsse | 1 x HDMI IN Buchse zum Anschluss der HDMI Quelle 1 x RJ45 OUT Anschluss zum Receiver, LAN-Switch oder Splitter 1 x DC 5V Netzanschlussbuchse |
1 x HDMI OUT Buchse Anschluss zum HDMI Monitor 1 x RJ45 IN Anschluss zum Transmitter, LAN Switch oder Splitter 1 x DC 5V Netzanschlussbuchse |
1 x HDMI OUT Buchse Anschluss zum HDMI Monitor 3 x RJ45 1 x Anschluss zum Transmitter, LAN-Switch oder Splitter, 2 x Anschluss zum Receiver oder weiterem Splitter 1 x DC 5V Netzanschlussbuchse |
| LEDs | 1 x Power (grün) 1 x Link (blau) |
||
| EDID Read Button | - | Ja | |
| HDCP / HDMI-Audio | HDCP 1.4 / bis zu 7.1 LPCM 192 kHz | ||
| Digitale Auflösung (max) | 4K UHD 4:4:4 30 Hz 1080P 60 Hz |
||
| Übertragungsstrecke |
bis zu 120 m bei CAT.5e bis zu 140 m bei CAT.6 |
||
| Betriebs-Temperatur | 0 ~ 40°C | ||
| Lager-Temperatur | - 20 ~ 60°C | ||
| Luftfeuchtigkeit | 0~90% RH, Non-Condensing | ||
| Abmessungen | ca. 88 x 110 x 30 mm (BxTxH) | ca. 88 x 110 x 30 mm (BxTxH) | ca. 88 x 145 x 30 mm (BxTxH) |
| Stromversorgung | DC 5V / 2A 400 mA (typisch) 550 mA (max.) |
DC 5V / 2A 300 mA (typisch) 960 mA (max.) |
DC 5V / 2A 600 mA (typisch) 1400 mA (max.) |
| Prüfzeichen | FCC, CE | ||
Bestell-Informationen:
HE03-4K HDMI über CAT Extender-Set (Transmitter HE03T-4K + Receiver HE03R-4K)
HUE03T-4K HDMI+DP+USB-C Switching-Transmitter
HE03R-4K HDMI über CAT Receiver (1 x HDMI out)
HE03LR-4K HDMI über CAT Splitter 1-in/3-out (1 x davon ist HDMI out)
