4K@60Hz HDMI Virtual Matrix AV KVM-Extender over IP Transmitter, UNICLASS HX-143T

4K@60Hz HDMI Virtual Matrix AV KVM-Extender over IP Transmitter, UNICLASS HX-143T

Das von HX-143AVC/HX-143T/HX-143R HDMI Virtual Matrix A/V over IP-System ist eine Revolution in der audiovisuellen Technologie, die die Art und Weise, wie Menschen Multimediainhalte verwalten und verteilen, neu definiert.
Es erweitert den Video-/USB-/Audio-/IR-/RS-232-Zugriff perfekt auf entfernte Multimedia-Player/Computer mit einwandfreier 4K-UHD-Videoqualität und nahezu keiner Latenz über ein Gigabit-LAN ​​(Local Area Network). Das System unterstützt verschlüsseltes digitales H.264-Streaming mit einer Bildschirmauflösung von bis zu 3840 x 2160 bei 60 Hz. Der zentralisierte Virtual Matrix A/V over IP-Controller HX-143AVC steuert die Zugriffsberechtigung aller HX-143T-Sender für HX-143R-Empfänger, die in derselben LAN-Umgebung verteilt sind. Es unterstützt die intuitive Drag-and-Drop Bedienung zum Verbinden von TX- und RX-Einheiten in seiner Web-Management-Schnittstelle. Es ist besonders anpassungsfähig, um schnell ein leistungsstarkes A/V-Verteilungssystem für verschiedene Anwendungen wie Rundfunk, Bildungseinrichtungen und viele andere Industriebereiche aufzubauen. Die erweiterten Funktionen dieses Systems, einschließlich optischer SFP-Übertragung, Gruppenschaltung, Videowandkonfiguration und Konsolenzusammenarbeit, haben für hohe Flexibilität und Komfort gesorgt und Ihr System zu einem vielseitigen System gemacht.

Der zentralisierte Controller HX-143AVC unterstützt außerdem ein dreistufiges Benutzerberechtigungsmanagement, das die Autorisierung verschiedener Benutzer zur Bedienung dieses Systems ermöglicht.  Weiteres optionales Zubehör wie eine wandmontierte Tastatur und ein Steuertablett sind ebenfalls erhältlich, um das System entweder über RS-232 oder LAN zu bedienen und das Benutzererlebnis in Bezug auf Komfort und Flexibilität zu verbessern.

Sofern Sie mit einem Multi-Monitor-Bedienplatz nicht einen Rechner, sondern einen Mix aus mehreren Rechnern darstellen möchten:

Mit dem "Virtual Matrix AV over IP Centralized Controller" zur Steuerung des HX-143-Systems ist eine jegliche Zuordnung einstellbar.

Einfachste Bedienung:
Da man sich im "Virtual Matrix AV over IP Centralized Controller" Mouse Roaming Groups anlegen kann, ist kein zusätzlicher USB-Umschalter notwendig.
Sie müssen sich nur, wie im Manual auf Seite 38 Chapter 5 (3) Mouse Roaming, z.B. vier Receiver (Ihr Bedienplatz) auswählen und so in den Einstellungen positionieren, wie diese bei Ihnen physikalisch aufgebaut sind.
Dann wählen Sie über den HX-143AVC einfach immer nur die vier Transmitter aus, die Sie gerade bedienen möchten.
Die Maus läuft nun über die Bildschirme als wäre es ein Rechner und Sie bedienen dann automatisch den oder die Monitore des jeweiligen Rechners, der gewählt wurde.

Ohne HX-143AVC müsste man, sofern man Inhalte von unterschiedlichen Rechnern an seinem Multi-Monitor-Platz bedienen möchte, z.B. mit einem manuellen USB-Switch immer auf den Receiver (Monitor), den Sie bedienen möchten und auch dann dort den gewünschten Quell-PC-Port auswählen.

Wichtiger Hinweis: Wird immer nur ein Rechner über das OSD-Menü von einem Bedienplatz ausgewählt, so ist der HX-143AVC nicht unbedingt notwendig.



• 4K über 1 Gbit/s Ethernet-Netzwerk mit nahezu null extrem geringer Latenz und schnellem Umschalten.
• Video Unterstützung bis zu 4K 2160p bei 60 Hz (4:4:4). HDMI 2.0-Eingang und HDCP 2.2-Spezifikation.
• Sofern das HX-143 System ohne die HX-143AVC verwendet wird, kann jeder Bediener an seinem Receiver via OSD-Menü wählen, welchen Rechner er bedienen möchte.
• Die Umschaltung sollte nahtlos sein, wenn es mit identischer Auflösung der Signalquelle kommt.
  Wenn die Quellauflösung oder das Format (RGB&Ypbpr) entspricht, wird es innerhalb von 1 Sekunde mit einem schwarzen Bildschirm umgeschaltet.
• Unterstützt LPCM und Dolby Digital/Dolby Digital Plus/DTS/Dolby TruHD/DTS-HD-Bitstromformate.
• RJ-45-Anschluss oder SFP-Glasfaserkäfig Konnektivität.
• Das OSD-Menü der RX-Einheit unterstützt den Anschluss einer TX-Einheit an eine RX-Einheit im selben LAN.
• Verschiedene Funktionen: Geräte-/Benutzergruppenverwaltung/Konsolenzusammenarbeit/Videowandkonfiguration mit einem zentralisierten Matrix A/V-Controller.
• Das Videowand-Layout unterstützt bis zu 16 (H) x 16 (V).
• 2x USB für die Tastatur/Maus-Bedienung und -Steuerung.
• 2x USB 2.0-Anschlüsse an der RX-Einheit und unterstützen verschiedene USB-Geräte wie Touchpad, Flash-Laufwerk, Soundkarte, Drucker usw.
• RX-Einheit unterstützt unabhängige Video- und Audioquellen von verschiedenen TX-Einheiten.
• Unterstützt optional Dante^® Audio-Konnektivität (*unter Dante^®-Lizenz des Kunden)

    * Dante^® ist eine eingetragene Marke von Audinate^®, Inc.






HX-143 Multible RX-Switching with HX-143AVC:

Download

HX-143AVC Manual:

Download

Bestellinformationen:


Modell Nr.	Bezeichnung
HX-143AVC	HX-143AVC  HDMI Virtual Matrix AV over IP Centralized Controller Unit
HX-143T	HX-143T  HDMI Virtual Matrix AV over IP Transmitter Unit
HX-143R	HX-143R  HDMI Virtual Matrix AV over IP Receiver Unit

Spezifikationen:

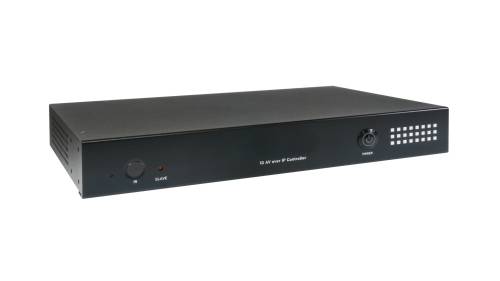

Modell Nr.	HX-143AVC (A/V Centralized Controller)
Power ON/OFF Button	1 x LED Backlit Pushbutton (Blue)
Recessed Button	2 x Tact Switch (Front Panel: Resume Factory Default / Rear Panel: Restart)
Network Port	2 x RJ-45 Socket (Device Network / User Network)
USB Port	2 x USB 2.0 Type-A Female Socket
Video Connector	1 x HDMI Female (OUT)
RS-232 Connector	1 x 3P Phoenix Connector
Trigger Input Connector	1 x 8P Phoenix Connector
Control Connector	1 x 5P Phoenix Connector
IR Extension Port	1 x 3.5mm Phone Jack
Power Adapter	DC 12V
Temperature	0 ~ 40°C (Operation) / -20 ~ 60°C (Storage)
Humidity	0~90% RH, Non-condensing
Weight	1215 g
Dimensions	300(W) x 164(D) x 44(H) mm
Housing Material	Metal
Safety / Emission	FCC, CE
Model No.	HX-143T (Transmitter)	HX-143R (Receiver)
Video Connector	1 x HDMI Female (IN), 1 x HDMI Female (OUT) (Loop-back)	1 x HDMI Female (OUT)
Balanced Audio Connector	1 x 5P Audio (OUT) Phoenix Connector 1 x 5P Audio (IN) Phoenix Connector	1 x 5P Audio (IN) Phoenix Connector 1 x 5P Audio (OUT) Phoenix Connecto
Audio Connector	2 x 3.5mm Phone Jack (Audio/Mic.)	2 x 3.5mm Phone Jack (Audio/Mic.)
USB Connector	1 x USB 2.0 Type-B Feamle	2 x USB 1.1 Type-A Feamle 2 x USB 2.0 Type-A Feamle
RS-232 Connector	1 x 3P Phoenix Connector	1 x 3P Phoenix Connector
Channel Switch	1 x 4P DIP Switch (Reserved)	1 x 4P DIP Switch (Reserved)
Debug Switch	1 x 2P Slide Switch	1 x 2P Slide Switch
Recessed Button	1 x Tact Switch (Rear Panel: Restart)	1 x Tact Switch (Rear Panel: Restart)
TOSLINK Connector	N/A	1 x TOSLINK (OUT)
TX/RX Link Connector	1 x LAN Port (w/PoE),  1 x SFP Cage	1 x LAN Port (w/PoE),  1 x SFP Cage
IR Connector	2 x 3.5mm Phone Jack (IN/OUT)	2 x 3.5mm Phone Jack (IN/OUT)
Push Buttons	N/A	2 x Tact Switch (LINK/VIDEO MODE)
LED Indicators	1 x POWER (Orange), 1 x LINK (Green)	1 x POWER (Orange), 1 x LINK (Green
Max. Video Resolution	3840 x 2160@60Hz (IN) 4:4:4	3840 x 2160@60Hz (OUT)
Power Adapter	DC 12V
Temperature	0 ~ 40°C (Operation) / -20 ~ 60°C (Storage)
Humidity	0~90% RH, Non-condensing
Weight	570 g
Dimensions	213.5(W) x 105(D) x 30(H) mm
Housing Material	Metal
