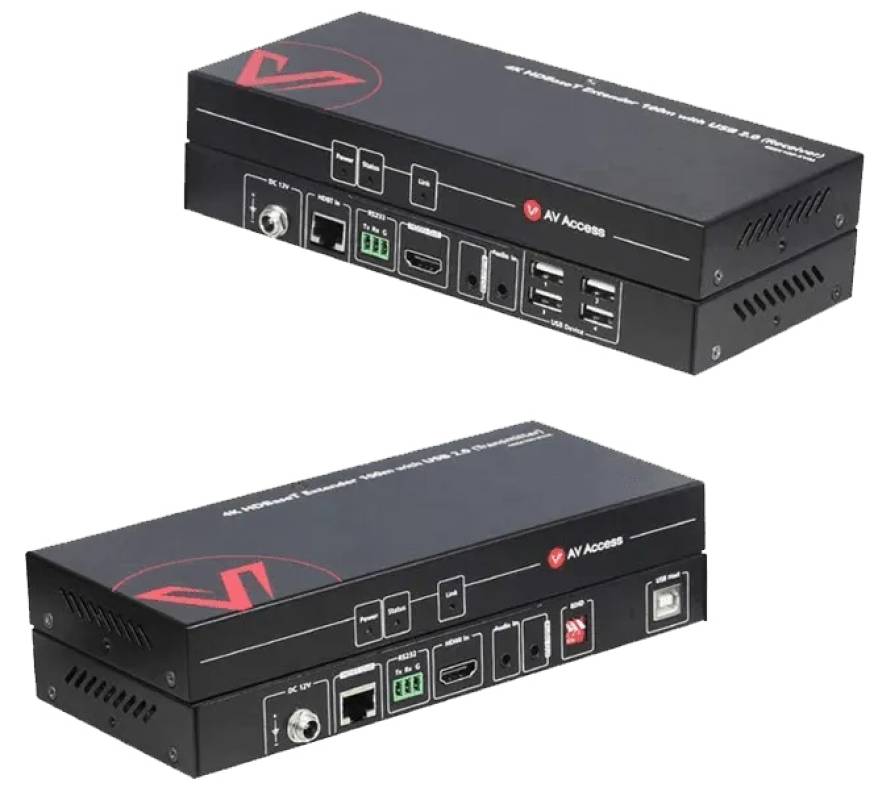

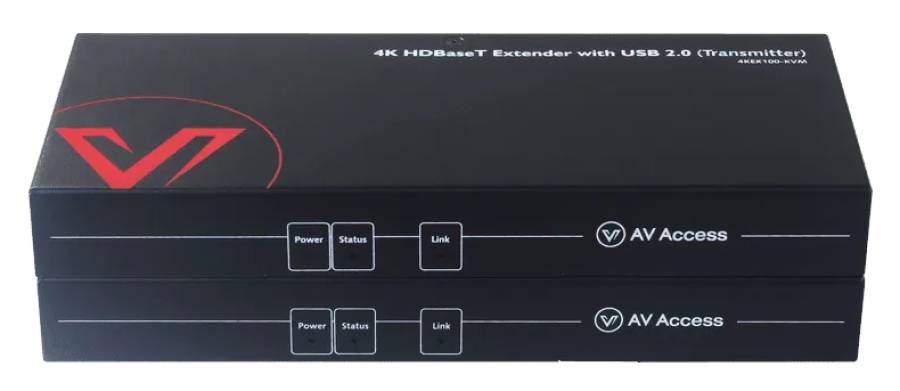

Der 4KEX100-KVM ist ein High-End 4K HDBaseT 2.0 KVM-Extender. Dieser bietet die Bedienkonsolen-Absetzung von 4K@60Hz UHD-Video, analogem Stereo-, Strom-, RS232 und 4x USB 2.0 auf bis zu 100m über ein einzelnes CAT6- oder über Kabel. Es unterstützt auch 1080P@120Hz, ideal für die PC-Spielsteuerung.
Zu den weiteren Funktionen gehören ein bidirektionaler 3,5mm Stereo-Passthrough, ein unabhängiger DIP-Switch für die EDID-Verwaltung usw.
Dieser HDMI KVM-Extender ist ideal für Häuser, Büros, Kontrollzentren, Videoüberwachungszentren, Konferenzräume, Schulen usw.


4K UHD & Zero-Latency:
Überträgt 4K@60Hz HDMI-Signal bis zu 100m über einzelnes CAT6/7-Kabel, zusammen mit Stereo-Audio und 4x USB 2.0.
Unterstützt auch 1080P @ 120Hz, ideal für PC-Spielsteuerung.

USB 2.0 bis zu 480Mbps:
1x USB-Host-Anschluss am Sender, 4x USB-Geräteanschluss am Empfänger; einfache Steuerung des Remote-PCs / NVR mit Tastatur, Maus und anderen USB 2.0-Peripheriegeräten.

Bidirektional Stereo/RS232:
Dieser HDBaseT 2.0 Extender unterstützt bidirektionale 3,5-mm-Stereo-Durchführung und RS232-Passthrough.

Einweg-PoH:
Auch unterstützt er ein Einweg-PoH, was bedeutet, das nur der Transmitter (Rechner-Modul) mit einem Netzteil versorgt werden muss.

EDID-Verwaltung:
Integrierter DIP-Switch für die EDID-Verwaltung.

HocHzuverlässig:
Bescheinigt von CE, FCC. Eingebauter Überspannungs-/Blitzschutz. Überlegener ESD-Schutz. Kommt mit Montageohr für einfache Installation


NULL-LATENZ 100M 4K KVM-Extender mit HDMI 1.4

Hauptmerkmale:

• Über Cat 6/6a/7 Kabel, 4Kx2K@60Hz Leistung bis zu 100m/330ft, 1080P@60Hz bis zu 100m.
• Über Cat 5e Kabel, 4Kx2K@60Hz Ausgang bis zu 90m/300ft, 1080P@60Hz bis zu 100m.
• HDMI 1.4 mit 4k @ 60Hz (Chroma-Sub-Sampling 4:2:0 8-Bit) und HDBT 2.0-Konformität.
• Einweg-POH, TX (PSE) mit Netzteil, um sowohl TX als auch RX (PD) zu versorgen.
• Ein USB 2.0 USB-Host-Anschluss ist im TX (Sender) eingebaut und 4x USB 2.0 Geräte-Anschlüsse im RX-Modul (Empfänger).
• High-Speed-USB 2.0, bis zu 480Mbps, passieren über HDBaseT bis zu 100m.
• Bidirektionales Analoges Stereo und RS232-Durchlauf über HDBaseT.
• Unabhängiger DIP-Switch für die EDID-Verwaltung.
• Unterstützt kein HDCP.



		4K@60Hz Ultra HD Video Dieser High-End HDBaseT 2.0 KVM-Extender unterstützt bis zu 4K@60Hz (4:2:0) Auflösung. Er kann Ultra-HD-Bild bis zu 100m ohne Signalverlust oder Verzögerung erweitern. Er unterstützt auch 1080P@120Hz, ideal für die PC-Spielsteuerung.

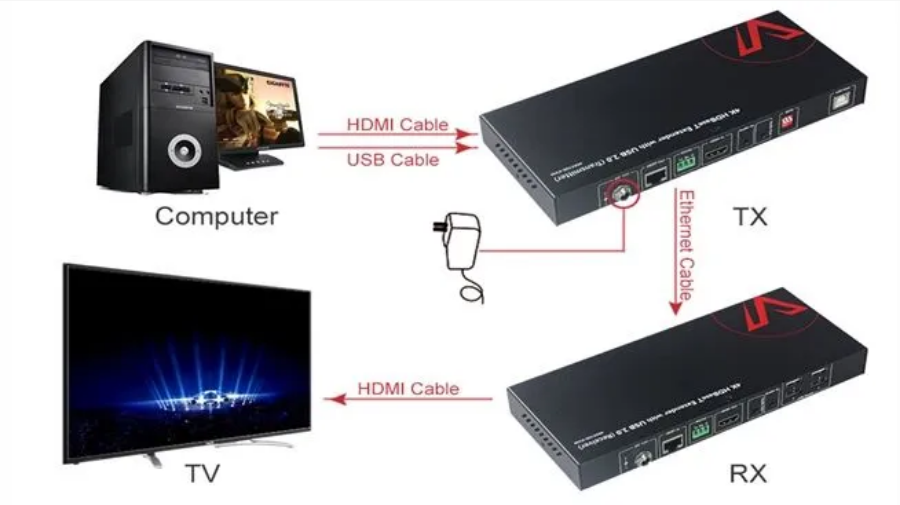

Mühelose KVM-Erweiterung Der HDMI KVM-Extender bietet eine Remote-Source-PC-Steuerung mit Tastatur und Maus, interaktiver Displaybedienung, Datenübertragung und USB-Streaming über Entfernungen auf bis zu 100m. High-Speed-USB 2.0 bis zu 480Mbps läuft über HDBaseT ohne Verzögerung.
		Gaming-Erlebnis mit 1080P@120Hz Bei E-Sport-Spielen, bei denen jede Sekunde zählt, kann eine niedrige Bildwiederholfrequenz zu einer Bildverzögerung führen, was sich stark auf die Leistung des Spielers auswirkt. Der HDMI KVM-Extender unterstützt 1080P@120Hz Videoeingang, um sicherzustellen, dass Ihre Spielquellen effektiv erweitert werden können. So können Sie ein beispielloses reibungsloses und nahtloses Spielerlebnis haben.
Einweg-PoH Mit 48V PoH im Inneren benötigt dieser HDMI KVM-Extender nur eine Stromversorgung, die an den Sender angeschlossen ist, um beide Einheiten mit Strom zu versorgen. Seine 12V-Stromversorgung ist mit einem Schraubverbinder gesichert, um zu verhindern, dass die Stromversorgung versehentlich unterbrochen wird.

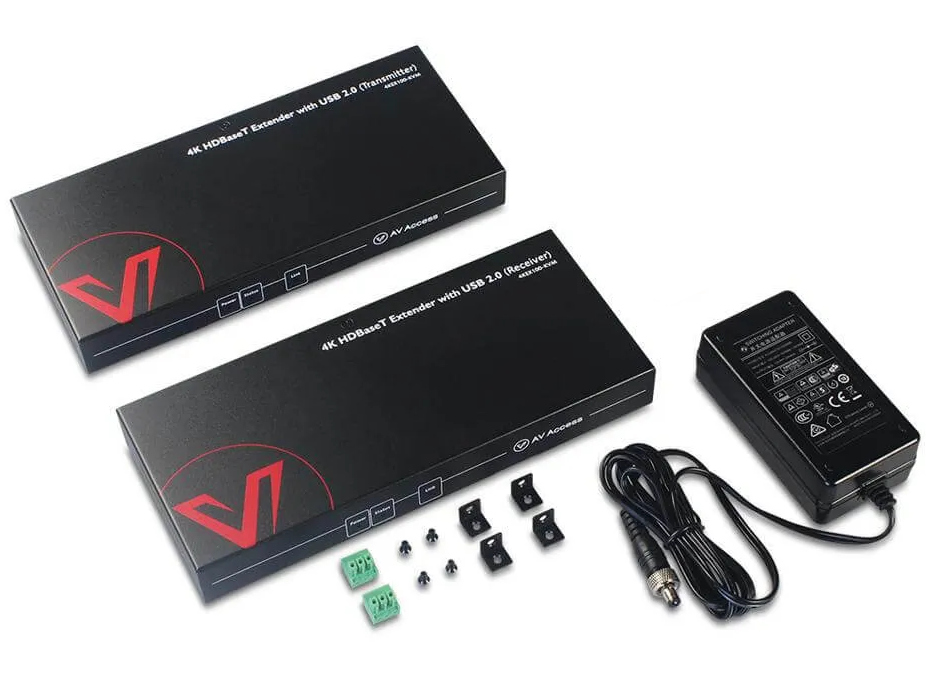

In der Box

• Transmitter 4KEX100-KVM x 1
• Empfänger 4KEX100-KVM x 1
• 12V-DC 2A Netzteil x 1
• Phoenix Stecker (3,5 mm, 3 Stifte) x 2
• USB 2.0 Typ-B auf Typ-A-Kabel (L=1.5m) x 1
• Befestigungsbügel (Paar, mit Schrauben) x 2
• Benutzerhandbuch x 1 (nur englisch)



Dokumente & Software (extern von AV Access)

Benutzerhandbuch herunterladen

Verbindungsdiagramm Herunterladen




Sender

Video
Eingangssignaltyp	HDMI 1.4 mit 4K
Unterstützung für die Eingabeauflösung	4096×2160@24/25/30/50/60Hz, 3840×2160@24/25/50/60Hz, 1920×1080/120Hz, 1080P, 1080I, 720P, 576p, 576i, 480p
Maximaler Pixeltakt	297MHz
Ausgangssignaltyp	HDBT 2.0
Unterstützung für die Ausgabeauflösung	4096×2160@24/25/30/50/60Hz, 3840×2160@24/25/50/60Hz, 1920×1080/120Hz, 1080P, 1080I, 720P, 576p, 576i, 480p
Audio
Audioeingang	3,5mm Mini-Buchse, Stereo
Audioausgang	3,5mm Mini-Buchse, Stereo
Kontrolle
Steuerungsmethode	1x RS232, 1x USB-Host;
Allgemein
Betriebstemperatur	0°C bis 45°C (32°F bis 113°F)
Lagertemperatur	-20°C bis 70°C (-4°F bis 158°F)
Luftfeuchtigkeit	10% bis 90%, nicht kondensierend
ESD-Schutz	Mensch-Körper-Modell: ±8kV (Luftspaltentladung)/ ±4kV (Kontaktentladung)
Überspannungsschutz	Spannung: ±1 kV (Zehnmal für die positive und negative Spannung)
Elektrischer schneller Transient/Burst	Daten-Kommunikationskabel: 1 kV Netzkabel: 2 kV
Stromversorgung	DC 12V 2A
Stromverbrauch (Maximum)	≤12 W (Paar)
Geräteabmessungen (B x H x T)	210mm x 25mm x 90.2mm / 8,27 '' x 0,98 '' x 3,55''
Produktgewicht	0.44kg/0.97lb

Empfänger

Video
Eingangssignaltyp	HDBT 2.0
Unterstützung für die Eingabeauflösung	4096×2160@24/25/30/50/60Hz, 3840×2160@24/25/50/60Hz, 1920×1080/120Hz, 1080P, 1080I, 720P, 576p, 576i, 480p
Maximaler Pixeltakt	297MHz
Video
Ausgangssignaltyp	HDMI 1.4 mit 4K
Unterstützung für die Ausgabeauflösung	4096×2160@24/25/30/50/60Hz, 3840×2160@24/25/50/60Hz, 1920×1080/120Hz, 1080P, 1080I, 720P, 576p, 576i, 480p
Audio
Audioeingang	3,5mm Mini-Buchse, Stereo
Audioausgang	3,5mm Mini-Buchse, Stereo
Kontrolle
Steuerungsmethode	1x RS232, 4x USB-Gerät
Allgemein
Betriebstemperatur	0°C bis 45°C (32°F bis 113°F)
Lagertemperatur	-20°C bis 70°C (-4°F bis 158°F)
Luftfeuchtigkeit	10% bis 90%, nicht kondensierend
ESD-Schutz	Mensch-Körper-Modell: ±8kV (Luftspaltentladung)/ ±4kV (Kontaktentladung)
Überspannungsschutz	Spannung: ±1 kV (Zehnmal für die positive und negative Spannung)
Elektrischer schneller Transient/Burst	Daten-Kommunikationskabel: 1 kV Netzkabel: 2 kV
Stromversorgung	DC 12V 2A
Stromverbrauch (Maximum)	≤12 W (Paar)
Geräteabmessungen (B x H x T)	210mm x 25mm x 90.2mm / 8,27 '' x 0,98 '' x 3,55''
Produktgewicht	0.46kg/1.01lb




Fehlerbehebung FAQ

1. Was kann ich tun, wenn die USB-Verbindung nicht funktioniert?

• Überprüfen Sie, ob Sie den Sender über ein USB-Kabel mit Ihrem PC verbunden haben.
• Versuchen Sie, das USB-Kabel an einen anderen USB-Anschluss Ihres PCs anzuschließen.
• Versuchen Sie, die USB-Geräte direkt an den PC anzuschließen, ohne den KVM-Extender zu verwenden. Überprüfen Sie dann, ob die USB-Verbindung funktioniert.



2. Meine Maus und Tastatur können mit dem KVM-Extender funktionieren, aber andere USB-Geräte wie eine Webcam oder eine Soundkarte können nicht so gut funktionieren. Was soll ich tun?

• Versuchen Sie, Ihre USB-Geräte anzuschließen, wenn sie über eine unabhängige Stromversorgung verfügen.
• Überprüfen Sie, ob die USB-Geräte mit der USB 2.0-Spezifikation kompatibel sind.
• Die gesamte USB-Bandbreite hat eine Obergrenze. Bitte versuchen Sie, weniger USB-Geräte an den Empfänger anzuschließen.

3. Was kann ich tun, wenn keine Videoausgabe vorhanden ist?

• Deaktivieren Sie die HDCP der Grafikkarte Ihres PCs.
• Schalten Sie den DIP-Schalter (für die EDID-Einstellung) auf dem Sender auf 4K30 oder 1080P Auflösung gemäß der Bedienungsanleitung.
• Überprüfen Sie, ob Sie den richtigen HDMI-Eingangskanal auf Ihrem Anzeigegerät gewählt haben.
• Überprüfen Sie, ob die LED-Anzeige „Link“ fest ist. Wenn nicht, überprüfen Sie bitte Ihre Cat-Kabelverbindung.
• Schließen Sie den PC direkt über ein HDMI-Kabel an das Anzeigegerät an. Überprüfen Sie dann, ob eine Videoausgabe vorhanden ist.



4. Was kann ich tun, wenn der Sender oder der Empfänger nicht eingeschaltet ist?

• Überprüfen Sie, ob Sie den Sender mit dem mitgelieferten Netzteil angeschlossen haben. Dieser KVM-Extender unterstützt Einweg-PoH, so dass der Empfänger vom Sender mit Strom versorgt werden kann.
• Verwenden Sie ein neues Cat-Kabel oder überprüfen Sie, ob die Anschlüsse an beiden Enden des Kabels dem IEEE T568B-Standard entsprechen.



5. Was kann ich tun, wenn die LED-Anzeige „Link“ nicht fest ist, blinkt oder ausgeschaltet ist?

• Es wird empfohlen, ein Cat5E/6/6A/7-Kabel anstelle von Cat5 oder Flachkabeln zu verwenden.
• Überprüfen Sie, ob die Gesamtlänge Ihres Kabels innerhalb von 100m/330ft liegt.
• Überprüfen Sie, ob die Anschlüsse an beiden Enden des Kabels dem IEEE T568B-Standard entsprechen.
• Versuchen Sie, Ihre Cat-Kabelsteckverbinder nach dem IEEE T568B-Standard zu crimpen.
• Wenn Sie Patchkabel an beiden Enden verwenden müssen, sollte die Länge so kurz wie möglich sein, nicht mehr als 5m / 16ft. Bitte beachten Sie, dass die Gesamtlänge der Patchkabel und des Cat-Kabels nicht über 100m/330ft liegen sollte.



6. Was kann ich tun, wenn kein Audioausgang vom 3,5mm-Audioanschluss erfolgt?

• Dieser KVM-Extender kann nur über Stereo vom lokalen „Audio in“-Port zum Remote-Port „Audio-Out“ gelangen. Es unterstützt keine Audio-Entemedding vom HDMI-Anschluss.
• Bitte beachten Sie, dass der KVM-Extender nur Stereo durchlaufen kann. Es unterstützt keinen Mikrofoneingang.



7. Was kann ich tun, wenn die RS232-Verbindung nicht funktioniert?

• Überprüfen Sie, ob die Verbindungsmethode des RS232-Kabels zwischen dem KVM-Extender und dem Steuer-/Steuergerät korrekt ist. Es sollte „TX-RX, RX-TX, GND-GND“ sein.
• Führen Sie einen RS232-Loopback-Test durch, um zu sehen, ob die RS232-Passthrough-Funktion des KVM-Extenders normal funktionieren kann.
• Versuchen Sie, das Steuergerät und das gesteuerte Gerät direkt anzuschließen, ohne den KVM-Extender zu verwenden. Überprüfen Sie dann, ob die RS232-Verbindung funktioniert.
