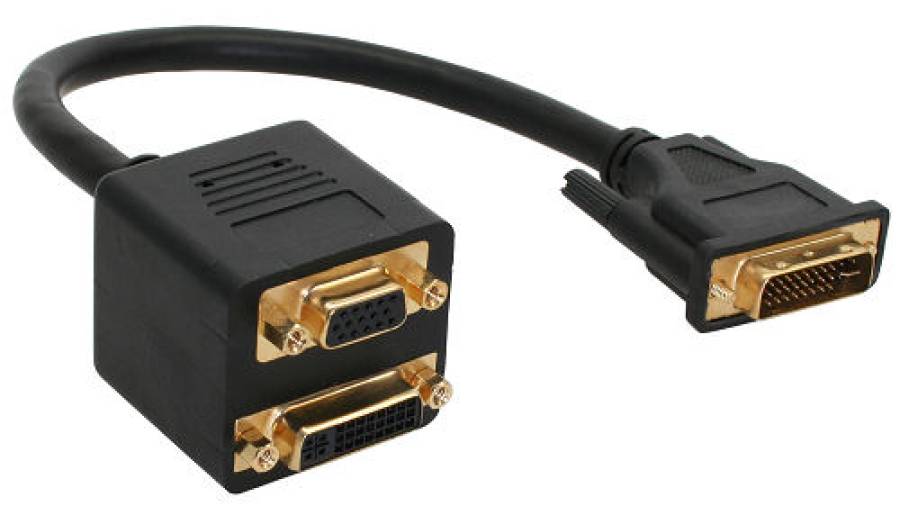

DVI-Y-Adapter: DVI-I Stecker mit ca. 20 cm Kabel auf DVI-D Buchse und VGA-Buchse - 17301

DVI-Y-Adapter: DVI-I Stecker mit ca. 20 cm Kabel auf DVI-D Buchse und VGA-Buchse - 17301

DVI Adapterkabel (ca. 20 cm lang).
Mit DVI-I Stecker (24+5) auf einen Anschlußblock mit DVI-Buchse (nur digital) + S-VGA Buchse.

• Zum Verbinden eines DVI-I (bis zu 1920x1200 SingleLink DVI) fähigen KVM-Switches, der am Eingang auch VGA-Rechner angeschlossen hat:
  Dieser Adapter wird dann in den Consolen-Ausgang des KVM-Switches gesteckt und beide Kabel des Displays (DVI-D und VGA) werden gesteckt.
• vergoldete Kontakte
• DVI-I Stecker (24+5) an DVI-I Buchse (24+5) und S-VGA Buchse (HDB15 pin)

HINWEIS:
Für TFT mit getrennten Eingängen für DVI-I und VGA.

Geeignet für 2- und 4-Port Desktop DVI-I KVM-Switches der Marken UNICLASS und Aten.

Dieses Y-Kabel mit DVI-I auf 2x 1,8m (1x DVI-D und 1x VGA) ist notwendig, wenn Sie an einem DVI-I-fähigen KVM-Switch Rechner anklemmen möchten, die nur VGA haben.

Da dann beide Signale auf der DVI-I Ausgangsbuchse des KVM-Switches liegen, der TFT damit bei getrennten Anschlüssen für DVI und analog VGA jedoch nicht beide Signale verarbeiten kann, ist dieses Spezialkabel notwendig.

• Das DVI-I 24+5 Stecker des Y-Kabels wird in den DVI-I-fähigen KVM-Switch mit DVI-Buchse gesteckt.
• Am anderen Kabelende wird der DVI-D 24+1 Stecker in die DVI-Eingangsbuchse des TFT gesteckt.
• Auch der VGA-Stecker wird in die VGA-Eingangsbuchse gesteckt.
ACHTUNG:
a) Der TFT benötigt einen VGA- und einen DVI-Eingang.
b) Der TFT muß eine automatische Signalerkennung haben, damit er automatisch mit umschaltet, wenn am KVM-Switch von einem DVI zu einem VGA Rechner oder umgekehrt geschaltet wird.
c) Der DVI-KVM-Switch muß auch die analogen VGA-Signale mit übertragen. Das ist nicht bei allen KVM-Switches der Fall.
Bei UNICLASS Desktop DVIKVM-Switches und bei ATEN 1762A und 1764A ist der Einsatz dieses Y-Kabels möglich.

 Notwendiges Zubehör:

Zwischen KVM-Switch und VGA-Grafikkarte des Rechners mit VGA-Ausgang benötigen Sie noch zwei zusätzliche Produkte.

Ein DVI-zu-VGA Adapterkabel (17782) oder ein Adapter (Art-Nr. 02-4005) mit VGA-Kabel Stecker/Stecker wird auf den Eingang des KVM-Switches gesteckt.

Falls Sie die Idee haben, aus einem DVI-Ausgang einer Grafikkarte einen VGA und einen DVI Ausgang zu machen, liegen Sie daneben. Eine Grafikkarte startet nur die analoge "oder" die digitale Ausgabe hinter der DVI-I Buchse; nie Beides parallel !
Auch an DVI-I fähigen KVM-Switches funktioniert es nicht immer, da nicht alle Monitore den Wechsel im laufendem Betrieb merken und mitschalten. Ebenso sind die DVI-Kabel immer nur DVI-D und können keine analog-Signale, da die Rechner sonst nur mit analog booten und kein Bild am DVI-angeschlossenem Display käme.
