4K@60Hz DisplayPort 1.2 KVM-Extender mit USB 2.0 und lokalem HDMI out, UNICLASS PG-140S

4K@60Hz DisplayPort 1.2 KVM-Extender mit USB 2.0 und lokalem HDMI out, UNICLASS PG-140S

Der PG-140S ist ein IP-basierter DisplayPort + USB 2.0 KVM-Extender, der für die Übertragung von DP-Video mit bis zu 4K bei 60Hz, Tastatur/Maus, und weiteren USB 2.0 Geräten über große Entfernungen perfektioniert wurde. Die Entfernung wird entweder über CAT-Leitung oder mit optionalen SFP-Modulen über Glasfaser realisiert. Das Set umfasst eine TX-Einheit und eine RX-Einheit, die paarweise arbeiten.
Beide Einheiten können paarweise über ein CAT.X-Kabel für eine Signalübertragung bis zu 100 m oder über ein Glasfaserkabel (mit optionalen optischen Modulen) bis zu 20 km verbunden werden.
Dies bedeutet, dass Benutzer von außerhalb des lokalen Standorts auf den angeschlossenen DisplayPort-fähigen Computer zugreifen und ihn steuern können. Außer der Direktverbindungstopologie unterstützt es auch die Netzwerk-Switch-Verbindungstopologie (VLAN mit IGMP und Uplinks von 10GB vorausgesetzt). Bis zu 16 Paare der TX-Einheiten und RX-Einheiten können in derselben LAN-Umgebung bereitgestellt werden, um 16 Punkt-zu-Punkt KVM-Erweiterungen zu implementieren. Zusätzlich zur Tastatur-, DP-Video- und Mauserweiterung kann PG-140S die Steuerung von USB 2.0-Geräten und IR-Signalen über CAT.X-/Glasfaserkabel weiter erweitern.
Die maximal unterstützte Videoauflösung kann bis zu 3840 x 2160 bei 60 Hz (4:4:4) betragen.


Eigenschaften:

■ Auflösungen von bis zu 3840 x 2160 mit 60Hz und USB 2.0 werden über nur ein CAT.5e/6/7 Kabel unterstützt.
■ Alternativ die Übertragung mit optionalen SFP-Modulen über Glasfaser.
■ Unkomprimiertes digitales 4K Video, Audio, USB 2.0 mit 4x USB-Buchsen.
■ Bis zu DP1.2 4K 60Hz 4:4:4 Videoeingang und HDCP2.3 werden unterstützt (kein MST/DaisyChain).
■ 2160p-Auflösung (3840x2160) kann über CAT-Kabel mit normalen CAT.5e/6/7 Kabeln auf bis zu 100 Meter vom Rechner abgesetzt werden.
■ Kompatibilität mit Full-Speed USB-Geräten: Webcams, USB-Flash-Laufwerke, Tastatur und Maus mit allen Funktionen.
■ Unterstützt HDCP 2.3 / HDCP 2.2 und Digital Audio Formate.
■ Unterstützt 7.1-Kanal-Audio oder mehr (LPCM / DTS / Dolby / Dolby ATMOS) über das DP-Signal.
■ Stereo Audio-Übertragung über die analogen 3,5mm Klinke-Buchsen (nicht aus DP extrahiert).
■ 4x USB 2.0 am Receiver.
■ Source-to-End DP-Videoschnittstelle (keine Adaptierung auf HDMI etc. möglich).
■ Lokale Durchschleifung des DP-Signals am Transmitter.
■ USB 2.0 / USB 1.1 Spezifikations-konform.
■ Unterstützt Windows (alle Versionen), Linux und Mac OS.
■ Multi-Plattform-Unterstützung für PCs und Macintosh.
■ Status-LED-Anzeige zur einfachen Überwachung des Port-Status.
■ Alu-Gehäuse.
■ Geräuschlos (ohne Lüfter).

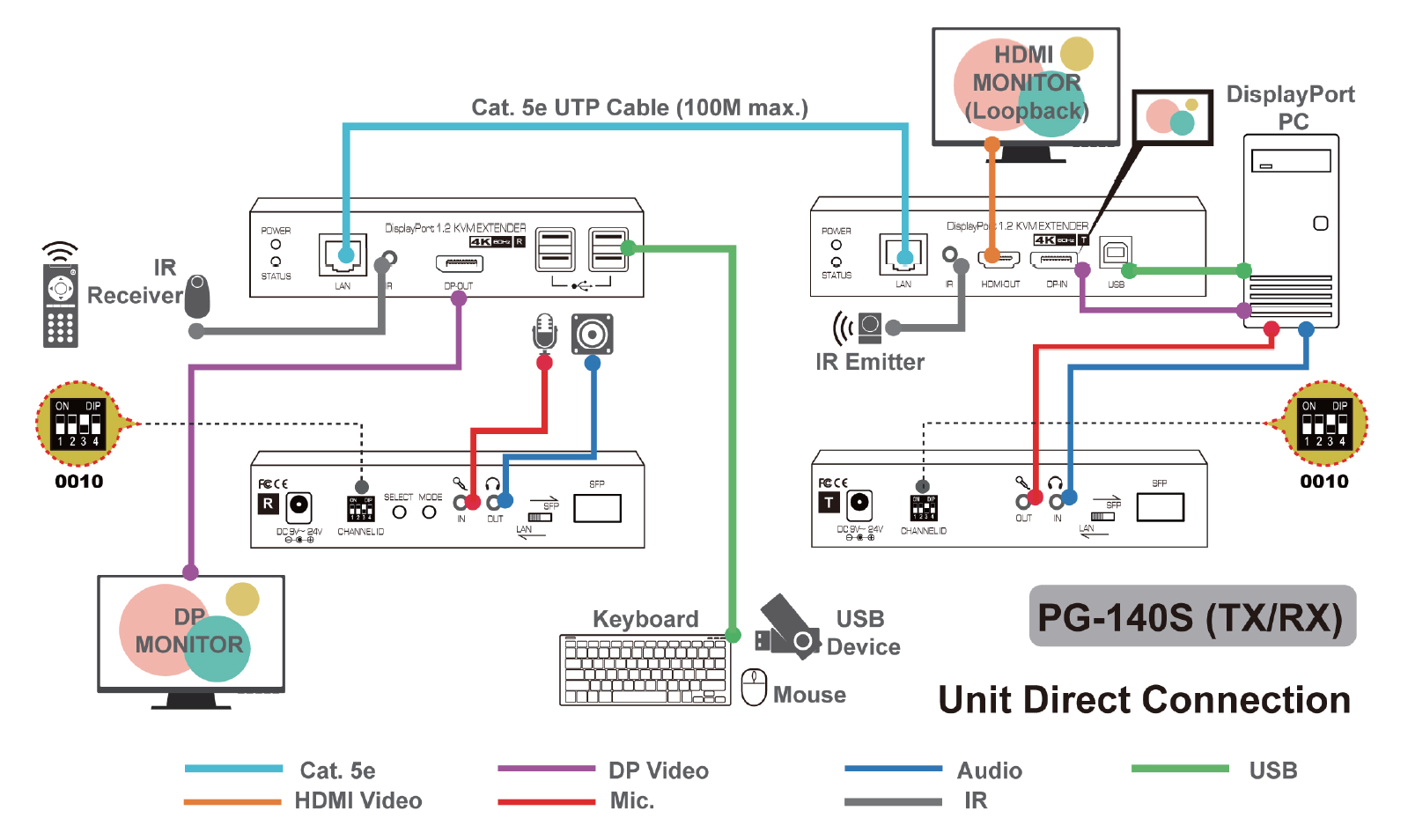

Konfigurations-Diagramm:



Hinweis: Die Verwendung eines MST-Hubs am Receiver zwecks Anschluss mehrerer Displays wird nicht unterstützt.

PACKUNGSINHALT
1 x PG-140S TX (Sender)

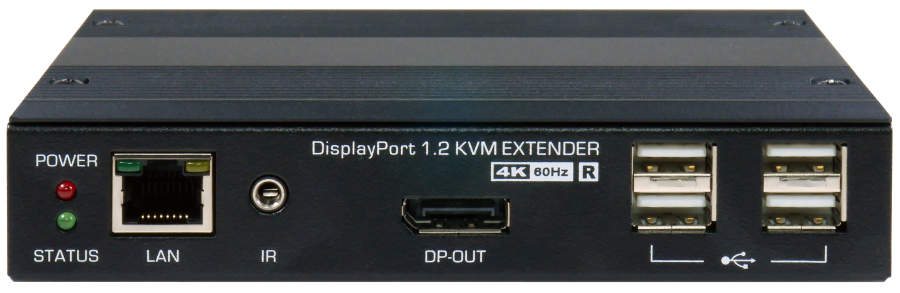

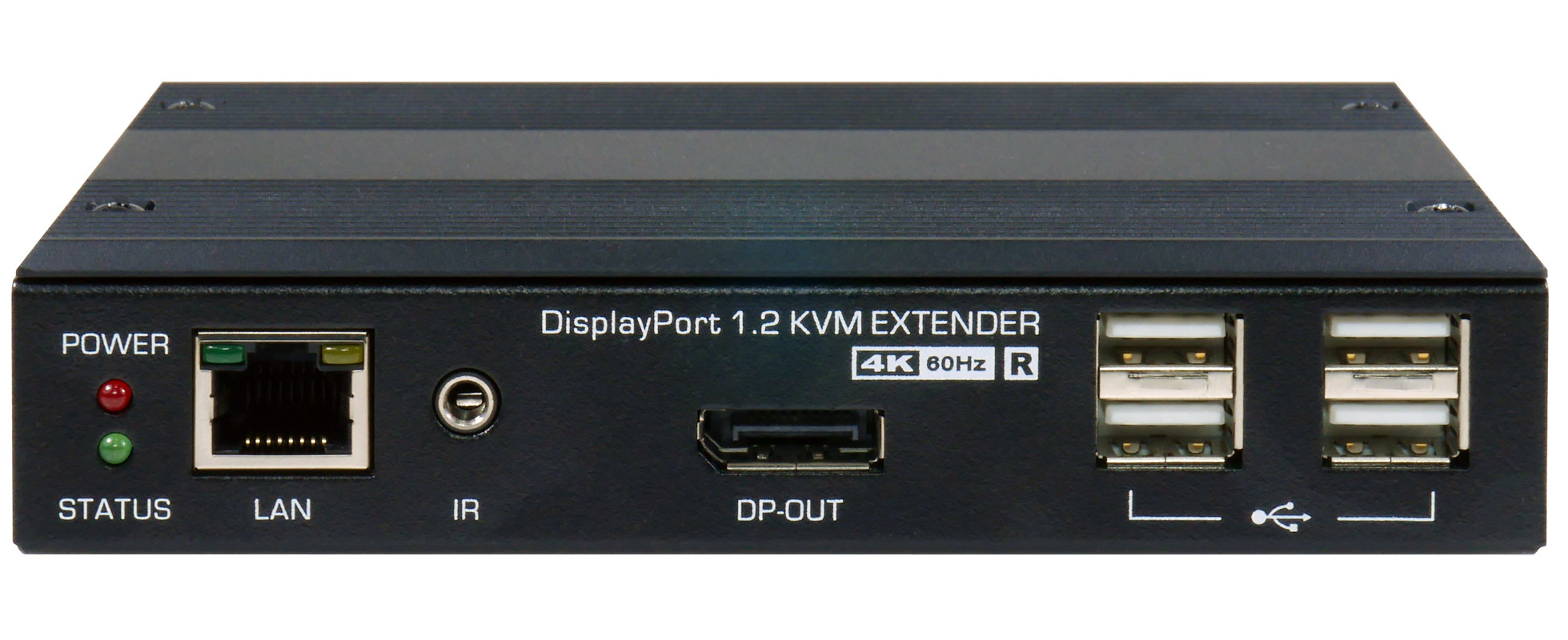

1 x PG-140S RX (Receiver)
1 x Quick Installation Guide (nur englisch)
2 x Power Adapter (DC 12V)
1 x DisplayPort 1.2 Kabel (1,2M)
1 x USB 2.0 Type A-auf-Type B Kabel (1,2M)

Spezifikationen:


Modell-Nummer.	PG-140S (TX) (Transmitter)	PG-140S (RX) (Receiver)
DisplayPort Anschlüsse	1 x in (DP1.2 Buchse) 1 x out (DP1.2 Buchse)	1 x out (DP1.2 Buchse)
USB Anschlüsse	1 x USB 2.0 in (Typ B)	4 x USB 2.0 out (Typ A)
DP Video Unterstützung	bis zu 3840x2160 / 60 Hz / 4:4:4 1080p @60 Hz @ 48 bit 3D
DP Audio Unterstützung	Bis zu LPCM / DTS / Dolby / Dolby ATMOS
Analog Audio	2x 3,5mm Stereo
Entfernung CATx	bis zu 100 Meter UHD (max.) über ein LAN-Kabel CAT.5e/6/7
Input / Output Anschlüsse	DisplayPort x 1 "in" DisplayPort x 1 "out" USB 2.0 Typ B x 1 2 x 3,5mm Stereo 1 x 3,5mm IR	DisplayPort x 1 "out" USB 2.0 Typ A x 4 2x 3,5mm Stereo 1 x 3,5mm IR
RJ45 Anschluss	RJ45 x 1 je Modul
Statusanzeigen	1 x rot (Power) 1 x grün (Status)
Schalter	2-Position Schiebeschalter (CATx / SFP)
Netzadapter	DC 12V / 3A	DC 12V / 3A
IR	3,5 mm Buchse für IR-Emitter	3,5 mm Buchse für IR-Receiver
Reset Loch	Hardware Reset durch Taste hinter dem Loch	Hardware Reset durch Taste hinter dem Loch
Umgebungsbedingungen	Betrieb: 0 to 40℃, Lagerung: -20 to 70℃, Luftfeuchtigkeit: bis zu 90%
Abmessungen /mm	142 x 104 x 30,5 (mm)	142 x 104 x 30,5 (mm)
Gewicht /g	ca. 452g	ca. 455g
Gehäuse / Farbe	Alu / schwarz	Alu / schwarz

B2B Produkt - konzipiert für den Einsatz in gewerblicher Umgebung.
