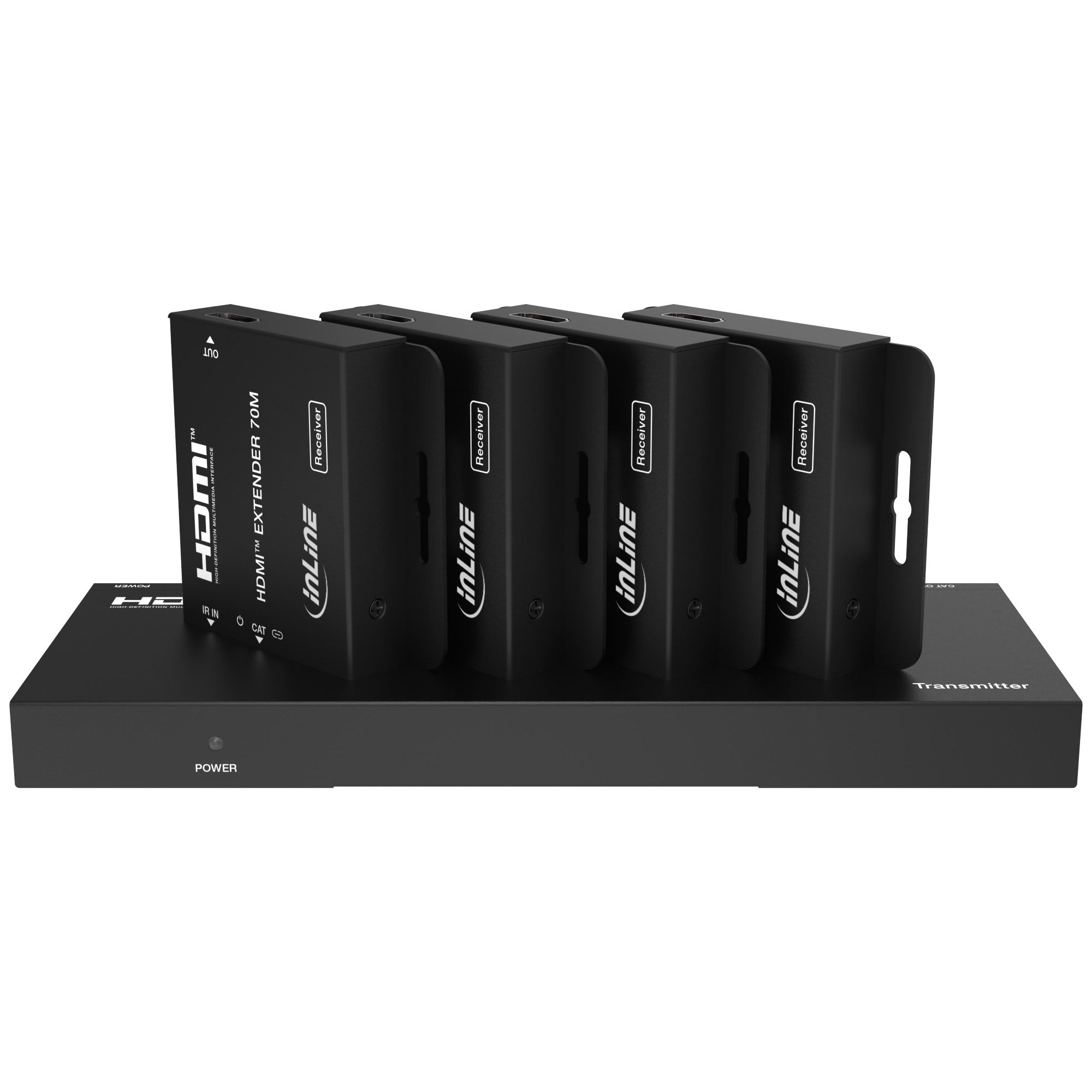

HDMI1 1x4 Video Splitter/Extender, Cat.6, bis 4K/30Hz, Set aus Basisgerät und 4x Receiver, InLine 57886B
Der InLine 1x4 HDMI Extender ermöglicht die gleichzeitige Übertragung eines HDMI-Signals von einer Signalquelle auf bis zu vier räumlich getrennte Displays. Die Verbindung zwischen der Haupteinheit und den Empfängern erfolgt über direkte Punkt-zu-Punkt-RJ45-Verbindungen mit handelsüblichen Netzwerkkabeln.
Durch die Verwendung von Cat.6 Kabeln lassen sich große Distanzen realisieren. Bei einer Auflösung von 1920 x 1080 @ 60 Hz sind Übertragungsstrecken von bis zu 70 m möglich. Bei 3840 x 2160 @ 30 Hz werden stabile Verbindungen bis zu 40 m erreicht. Die Unterstützung von HDMI 1.4 und HDCP 1.4 stellt eine kompatible und zuverlässige Signalübertragung sicher.
Zur Optimierung der Signalverteilung verfügt der Extender über eine EDID-Verwaltung per DIP-Schalter an der Haupteinheit. Zusätzlich werden Infrarot-Steuersignale übertragen, sodass die Signalquelle auch vom Standort der Displays aus bedient werden kann.
- Gleichzeitige HDMI-Signalverteilung auf bis zu vier Displays: Ein HDMI-Quellsignal wird parallel an bis zu vier räumlich getrennte Anzeigegeräte übertragen. Die Ausgabe erfolgt synchron mit stabiler Bild- und Tonqualität.
- Große Übertragungsdistanzen über RJ45-Punkt-zu-Punkt-Verbindungen: Die HDMI-Signalübertragung erfolgt über Netzwerkkabel. Entfernungen von bis zu 70 m bei Full HD und bis zu 40 m bei 4K@30Hz lassen sich realisieren.
- Hohe Bildqualität bis 4K bei 30 Hz: Unterstützt werden Auflösungen bis 3840 x 2160 @ 30 Hz mit 4:4:4 Farbabtastung und einer maximalen Datenrate von 10,2 Gb/s.
- EDID-Verwaltung über DIP-Schalter: Die integrierte EDID-Steuerung an der Haupteinheit ermöglicht eine Anpassung an angeschlossene Displays und unterstützt eine stabile Signalausgabe.
- IR-Weiterleitung für komfortable Fernbedienung: Infrarot-Steuersignale werden zwischen Anzeige und Signalquelle übertragen.
Technische Eigenschaften
- Übertragungsmedium: Netzwerkkabel (CAT6 empfohlen)
- Maximale Anzahl Empfänger: 4
- Übertragung von Steuersignalen: Infrarot (IR)
- EDID-Verwaltung: DIP-Schalter an der Haupteinheit (Sender)
- Betriebstemperatur: 0 °C bis +40 °C
- Lagertemperatur: −20 °C bis +60 °C
- Zulässige Luftfeuchte: 20–90 %, nicht kondensierend
Maximale Übertragungsdistanz:
- Bis zu 70 m bei 1920 x 1080 @ 60 Hz über CAT6
- Bis zu 40 m bei 3840 x 2160 @ 30 Hz (4:4:4, 8 Bit) über CAT6
Video / Signal
- HDMI-Standard: HDMI 1.4
- HDCP: Version 1.4
- Maximale Auflösung:
- 1920 x 1080 @ 60 Hz
- 3840 x 2160 @ 30 Hz
- Maximale Datenrate: 10,2 Gb/s (297 MHz)
- Farbräume: RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
- Farbtiefe:
- 8 / 10 / 12 Bit bei 1080p @ 60 Hz
- 8 Bit bei 4K @ 30 Hz
Audio
Unterstützte Audioformate:
- LPCM bis 7.1
- Dolby TrueHD
- DTS-HD Master Audio
Netzteil (extern)
- Eingang: AC 100–240 V / 50–60 Hz
- Ausgang: DC 12,0 V / 2,5 A
- Ausgangsleistung: max. 30,0 W
- Durchschnittliche Effizienz im Betrieb (230 V / 50 Hz): 89,26 %
- Leistungsaufnahme bei Nulllast (230 V / 50 Hz): 0,06 W
- Effizienz bei geringer Last (10%) (230 V / 50 Hz): 85,60 %
Lieferumfang

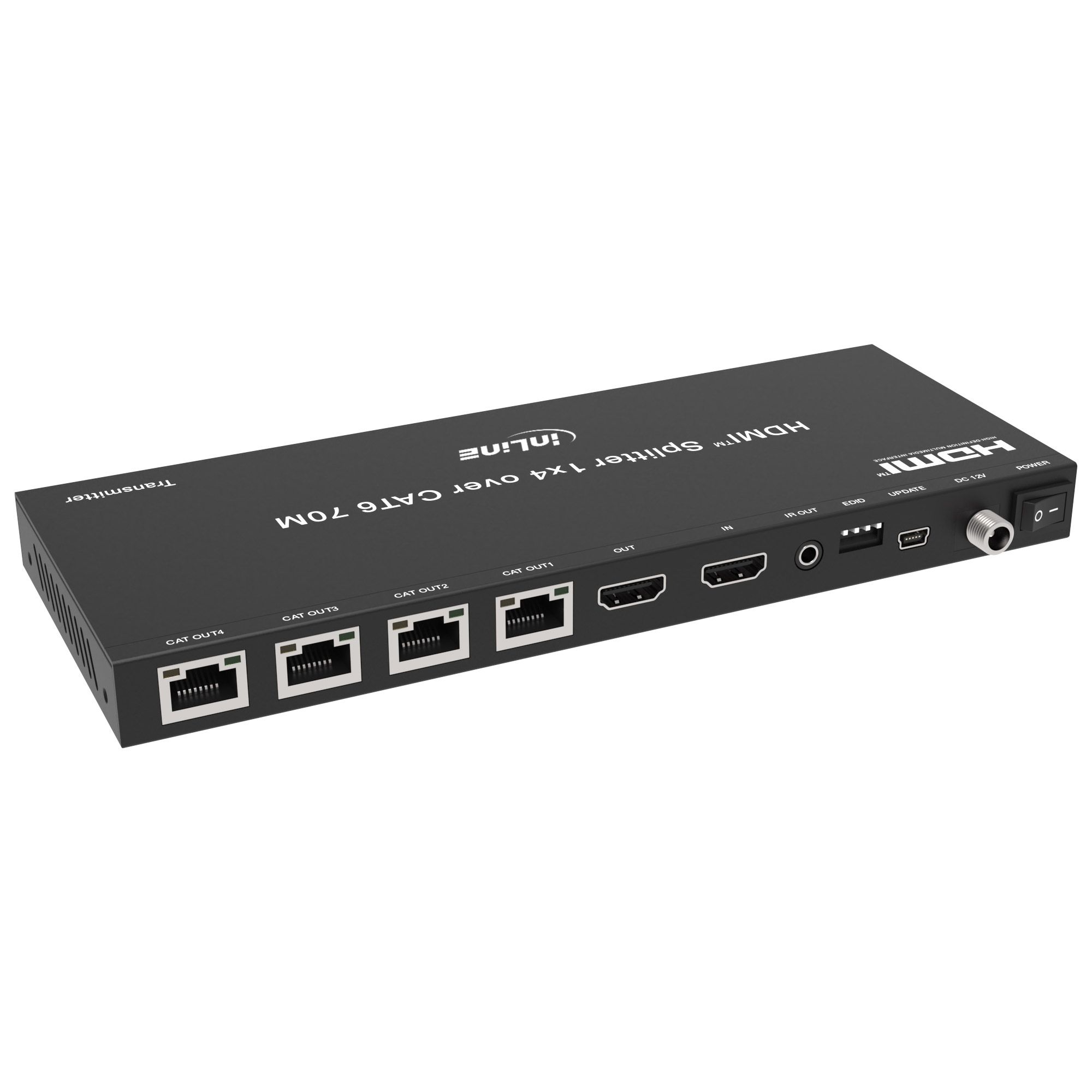

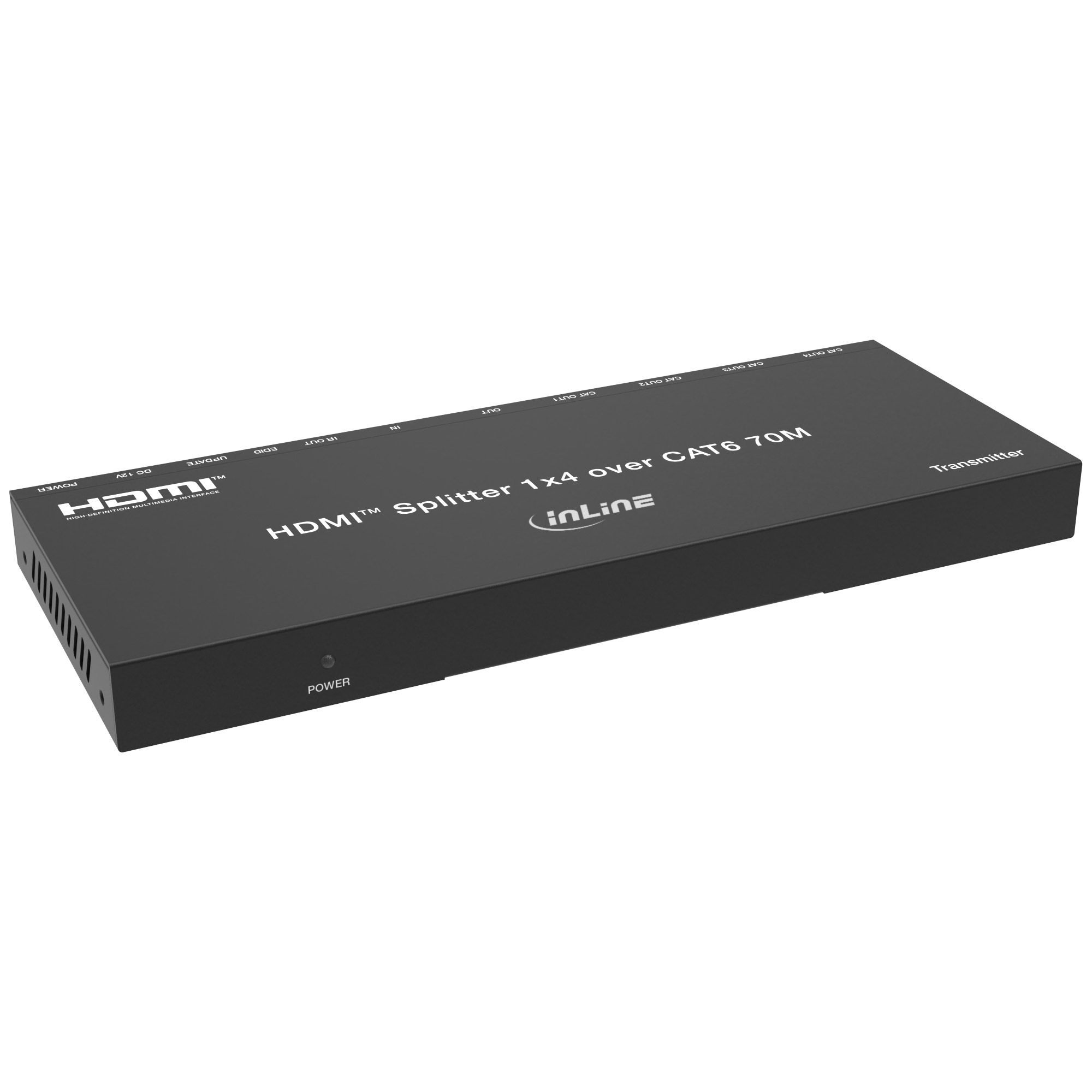

- 1 x HDMI Extender – Haupteinheit (Sender)

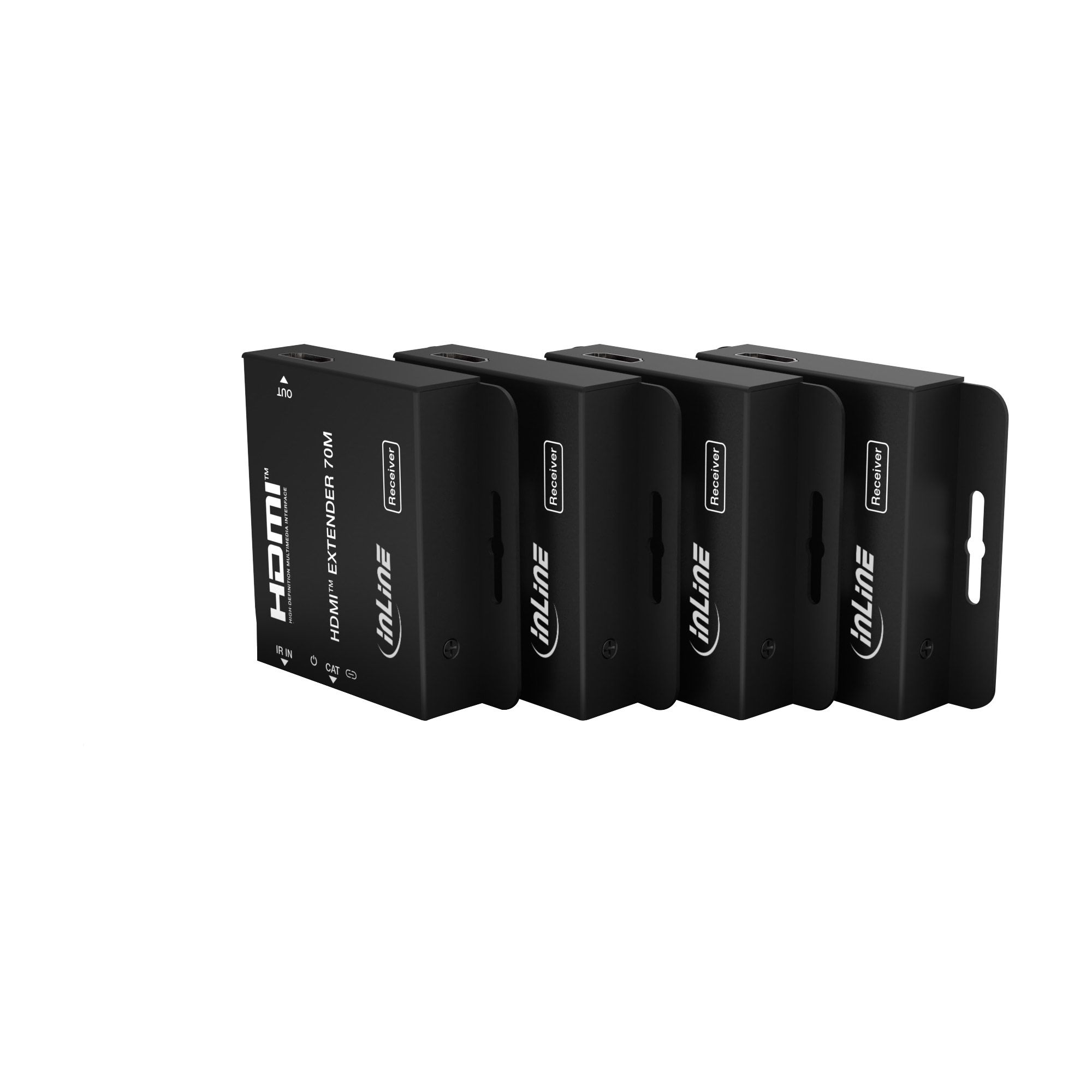

- 4 x HDMI Extender – Empfänger
- 1 x IR-Senderkabel (ca. 1,5 m)
- 4 x IR-Empfängerkabel (ca. 1,5 m)
- 2 x Montagewinkel
- 4 x Maschinenschrauben (M3x4)
- 1 x Netzteil (DC 12 V / 2,5 A, verriegelbar)
- 1 x Bedienungsanleitung Deutsch/Englisch
Spezifikationen:
| Anzahl Konsolen: |
1x lokal, 4x remote |
| Artikel Breite: |
8,50 |
| Artikel Höhe: |
1,80 |
| Artikel Länge: |
21,00 |
| Entspricht HDMI-Standard: |
1.4 |
| Max. Auflösung: |
3840x2160 / 30Hz (4:4:4) |
| Schnittstelle: |
HDMI, USB, RJ45 |
