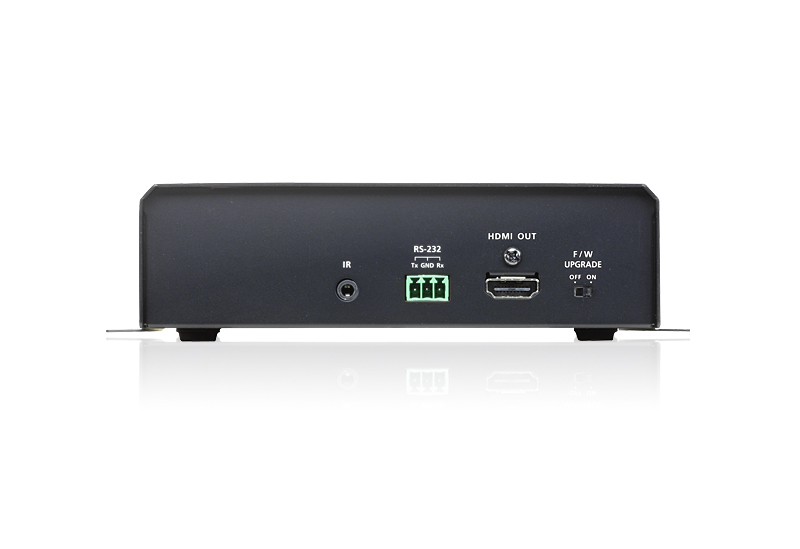

Aten VE805R HDMI HDBaseT-Lite Empfänger mit Scaler (HDBaseT Class B)
Der VE805R HDMI HDBaseT-Lite Empfänger mit Scaler kann mit ATEN HDMI HDBaseT Produkten kombiniert werden, um Ihre HDMI Anzeige bis zu 60 m von Ihrem HDMI Quellgerät über ein Cat 5e/6a Kabel anzeigen zu lassen.
Mit dem integerierten Scaler unterstützt der VE805R die Skalierung von Anzeigen unterschiedlicher Videoauflösungen. Zusammen mit der ATEN VM8514 HDBaseT Ausgabekarte unterstützt er Videowandintegration und Seamless Switch™ Funktionen. Zudem ist der VE805R mit RS-232 und IR Signal Passthrough ausgestattet, womit RS-232 und IR Kanäle entweder von der Fernbedienung für das lokale Gerät oder vom lokalen Gerät für die Fernbedienung gesteuert werden können, um eine bidirektionelle Steuerung des Quell- oder Anzeigegerätes zu erreichen.
- HDBaseT Konnektivität – erweitert die Verbindung zwischen VM8514 HDBaseT Ausgängen und einer HDMI Anzeige über eine große Entfernung über ein einzelnes Cat 5e/6a Kabel
- HDBaseT Anti-Jamming – widersteht Signalstörungen bei Übertragungen von hochqualitativem Video durch HDBaseT Technologie
- Bidirektionaler RS-232 Kanal – ermöglicht Ihnen den Anschluss an serielle Terminals oder serielle Geräte, z.B. Touchscreens und Strichcodeleser
- Scaler – bietet eine Skalierungsfunktion zur nahtlosen Integration einer Videowand mit verschiedenen Ausgabeformaten
- Seamless Switch™ – Wechsel in fast Echtzeit für kontinuierliche Videostreams, Echtzeitwechsel und stabile Signalübertragungen*
- Videowand – bietet konfigurierbare Videowandprofile, die für benutzerdefinierte Layouts via Point-n-Klick Web GUI verfügbar sind*
- Bidirektionaler IR Kanal – IR Übertragung wird pro Richtung gleichzeitig verarbeitet**
- Rack-Montage möglich
Hinweis:
* Der Seamless Switch™ und Videowandfunktionen sind verfügbar, wenn der VE805R mit dem VM8514 verwendet wird.
** Unterstützt Vollfrequenz IR Signale von 30KHz bis 60KHz; das beiliegende IR Empfängerkabel unterstützt allerdings nur 30KHz bis 56 KHz.
| Videoeingang |
Schnittstelle |
1 x RJ-45 Buchse (Silber) |
| Impedanz |
100? |
| Videoausgang |
Schnittstelle |
1 x HDMI Typ A Buchse (Schwarz) |
| Impedanz |
100? |
| Videos |
Max. Datenrate |
6,75 Gbps (2,25 Gbps pro Schiene) |
| Max. Pixeltakt |
225 MHz |
| Compliance |
HDMI (3D, Deep Color)
HDCP1.4; HDBaseT kompatibel |
| Max. Auflösungen / Abstand |
Bis zu 1080p @60m (Cat 5e/6);
70m (Cat 6a) |
| Steuerungsring |
RS-232 |
Anschluss: 1 x Anschluss für unverlierbare
Schraube, 3-kant |
| IR |
1 x Mini Stereo Buchse (Schwarz) |
| Strom |
Anschluss: 1 x DC Buchse (Silber);
Verbrauch: 5 VDC, 9,5W |
| Umgebung |
Betriebstemp. |
0-50°C |
| Lagerungstemp. |
-20°C - 60°C |
| Feuchtigkeit |
0 - 80% RF, nicht kondensierend |
Physikalische
Eigenschaften |
Gehäuse |
Metall |
| Gewicht |
0,83 kg |
Abmessungen
(L x B x H) |
18,18 x 16,92 x 4,20 cm |
* The specification and pictures are subject to change without notice.
* All trademarks and logos are the properties of their respective holders.
Lieferumfang
- 1x VE805R HDMI HDBaseT-Lite Empfänger mit Scaler
- 1x 0ADP-1F05-26EG Netzteil
- 1x 2XRT-0003G IR IR Sender
- 1x 2XRT-0004G IR IR Empfänger
- 1x Anschlussblock
- 1x Benutzeranleitung
