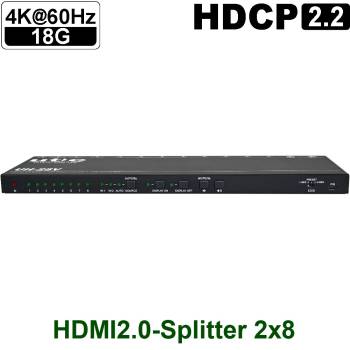

8-fach Ultra HD 4K 3D HDMI2.0-Splitter mit 2 Eingängen - U.T.E. UH-28V
Der flache 2x8 HDMI2.0 Splitter UH-28V verteilt das eingehenden HDMI-Signal von einen von zwei HDMI-Eingängen an acht Ausgänge. Dieser 2x8 HDMI 2.0 Splitter unterstützt HDMI Videoauflösungen bis 4K @60Hz 4 :4:4, 1080P 3D und Mehrkanal- Audio-Formate.
Neben den EDID-Informationen vom Display gibt es mehrere integrierte EDID-Einstellungen, die über einen 4-poligen DIP-Schalter auf der Rückseite ausgewählt werden können. Der Splitter UH-28V kann zudem das Audiosignal aus dem digitalen HDMI-Audio auskoppeln (de-embedden) und in analoge und digitale Audiosignale wandeln. Die ausgekoppelten Audiosignale werden an einem analogen L/R Stereo- und einem Toslink SPDIF-Audioausgang, für vorhandene Audiosysteme, bereitgestellt.
Die integrierte CEC-Technologie ermöglicht das Ein- und Ausschalten von Displays sowie das Einstellen der Lautstärke über Steuertasten an der Gerätefront. Darüber hinaus unterstützt dieser Splitter Firmware-Upgrades über einen frontseitigen Micro-USB-Anschluss.
Features des 2x8 4K 3D UHD HDMI2.0 Splitters UH-28V auf einen Blick
- 2 auf 8 HDMI2.0 Splitter für 4K*2K @60Hz 4:4:4 und 1800p 3D @60Hz:
verteilt 1 von 2 HDMI Signalen an bis zu 8 Endgeräte
- Unterstützt HDMI 2.0 und Videoauflösungen bis 4K @60Hz 4:4:4 (3840x2160 @60Hz)
- Unterstützt HDCP2.2 und ist mit HDCP1.4 Displays kompatibel
- Gleichzeitige Wiedergabe eines von zwei HDMI-Signalen auf allen Geräten (8 simultane HDMI2.0 Ausgänge)
- Unterstützt das Down-Scaling der Auflösung, 4K Eingangssignale können automatisch zu 1080p runterskaliert werden, um so eine Kompatibilität mit 1080p- Displays zu gewährleisten
- Hohe Bandbreite: 18Gbit/s
- Bietet einen RCA (L/R) und einen Toslink Ausgang für de-embedded Audio
- Erweitertes EDID Management: mehrere voreingestellte und benutzerdefinierte EDID-Einstellungen
- Integrierter Equalizer zur Signalverstärkung und zur Vermeidung von Signaldämpfung bei der Übertragung
- Unterstützt Consumer Electronics Control (CEC) zum Ein- und Ausschalten der Bildschirme und zum Einstellen der Lautstärke
- Besitzt frontseitige LEDs zur Anzeige des aktuellen Betriebsstatus und zur Unterstützung bei der Fehlersuche und der Installation.
- Zukunftssicher durch komfortable Online-Firmware-Updates: Über die Micro-USB-Buchse können Firmware Update komfortable und unproblematisch eingespielt werden
- Keine Matrixschaltung möglich! - HDMI Matrixschalter/ Kreuzschienen finden Sie hier.
2-fach HDMI2.0 Umschalter und 8-Port HDMI2.0 Verteiler in einem Gerät
Der 2x8 HDMI2.0 Verteiler besitzt neben seinen acht HDMI-Ausgängen auch zwei HDMI-Eingänge, so dass Sie zwei HDMI-Quellgeräte anschließen und über sie Greätefront durch einen einfachen Tastendruck ganz eine HDMI-Quelle auswählen können.
Automatische Umschaltung der Eingänge des 2x8 HDMI-Signal Verteilers UH-28V
Neben der manuellen Umschaltung zwischen den beiden HDMI-Signalquellen kannn der UH−28V auch automatisch zwischen den beiden HDMI-Eingängen umschalten, das jeweils aktive HDMI-Signal wird an alle acht HDMI-Ausgänge verteilt.
UH-28V: UHD HDMI2.0 Splitter mit EDID-Management
Durch die intelligente und integrierte Videosteuerung (EDID-Management) kann die Auflösung der Videoausgabe automatisch zwischen den HDMI Splittern und dem Anzeigegerät ausgehandelt werden, so dass Sie immer die optimale Bildqualität bekommen.
2-IN 8-Out HDMI 2.0 Verteiler mit erweitertem EDID-Management
Standardmäßig bezieht das Quellgerät die EDID vom der ersten verbundenen Bildschirm. Da Displays mit unterschiedlichen Funktionen und Auflösungen angeschlossen werden können, können der der 3-polige DIP-Schalter an der Gerätefront und der 4-polige DIP-Schalter an der Rückseite des UH-28V kombiniert werden, so dass die EDID auf einen festen Wert gestellt werden kann, um so die Kompatibilität der Videoauflösung zu gewährleisten.
Eine Übersicht derr build-in EDID-Einstellungen finden Sie in den Spezifikationen.
2-auf-8 4K HDMI2.0 Splitter mit analog und digital Audio Breakout
Der kompakte UHD HDMI2.0 Splitter UH-28V zeichnet sich nicht nur dadurch aus, dass wahlweise eines von zwei 4K UHD HDMI Signalen an acht Ausgänge verteilt werden kann, sondern auch durch den integrierten HDMI-Audio De-Embedder.
Dank des integrierten Audio De-Embedders bietet der UH-28V die Möglichkeit das HDMI-Audiosignal der jeweiligen HDMI-Quelle sowohl analog (Stereo Audio) wie auch digital (SPDIF) an jeweils einem separaten Audioanschluss (RCA und Toslink) auszugeben.
2-auf-8 4K HDMI2.0 Splitter mit CEC im flachen Design
Dieser kompakte 4K 3D HDMI2.0 Splitter betsicht nicht nur durch seine kompakte Bauweise mit gerademal 20mm Höhe, sondern unterstützt auch Consumer Electronics Control (CEC).
HDMI2.0 Verteiler mit CEC - für mehr Bedienkomfort
Immer mehr Geräte unterstützen Consumer Electronics Control (CEC), so auch der 2x8 HDMI-Verteiler UH−28V. Dank CEC-Unterstützung können Bildschirme via CEC ein- und ausgeschaltet werden, zudem ist das Einstellen der Lautstärke ganz einfach möglich.
| Technische Daten des HDMI 2.0 2x8 Splitter mit Audio Breakout, CEC und 4K zu 1080P Down-Scaling |
| Eingangssinale |
2 x HDMI |
| Eingangsanschlüsse |
2 x HDMI Buchse (Typ A) |
| HDMI Eingangsauflösungen |
bis 4Kx2K @60Hz 4:4:4 |
| HDMI Standard |
HDMI 2.0 |
| HDCP Version |
HDCP2.2 |
| CEC |
√ (wird unterstützt) |
| Ausgangssignale |
2 x HDMI |
| Ausgangsanschlüsse |
8 x HDMI Buchse (Typ A) |
| HDMI Ausgangsauflösungen |
bis 4Kx2K @60Hz 4:4:4 |
| HDMI Standard |
HDMI 2.0 |
| HDCP Version |
Unterstützt HDCP2.2 - abwärts kompatibel mit HDCP1.4 Displays |
| CEC |
√ (wird unterstützt) |
| De-embedded Audio Ausgabe |
1 x Analog Stereo Audio
1 x Digital Audio (SPDIF) |
| Auidioanschlüsse |
1 x RCA (L/R) Buchse
1 x Toslink Anschluss |
| Stromversorgung |
1 x Netzeingangsbuchse mit Schraubverschluss |
| Firmware-Update |
1 x Micro-USB |
| Max. Datenrate |
18 Gbit /s |
| HDMI-/ HDCP-Standard |
Unterstütz HDMI 2.0 und HDCP2.2
Abwärtskompatibel mit HDCP1.4 |
| Consumer Electronics Control (CEC) |
√ (wird unterstützt: zum Ein- und Ausschalten der Bildschirme und zum Einstellen der Lautstärke) |
| EDID |
Erweitertes EDID Management: mehrere voreingestellte und benutzerdefinierte EDID-Einstellungen |
| Scaling |
Unterstützt das Down-Scaling der Auflösung, 4K Eingangssignale können automatisch zu 1080p runterskaliert werden, um so eine Kompatibilität mit 1080p-Displays zu gewährleisten |
| HDMI Audio Formate |
LPCM 7.1 audio,
Dolby Atmos®, Dolby® TrueHD,
Dolby Digital® Plus, DTS:X™ und
DTS-HD® Master Audio™ pass-through |
| Stereo Analog L/R Audio Format |
PCM |
| Toslink Digital Audio Format |
PCM, Dolby Digital, DTS, DTS-HD |
| Frequenzgang |
20Hz ~ 20kHz; ±3dB |
| Maximaler Ausgangspegel |
2,0Vrms ± 0,5dB.
2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal |
| THD+N |
<0,05% (-80 dB), 20Hz ~ 20kHz Bandbreite,
1kHz Sinus bei 0dBFS Pegel (oder max. Pegel) |
| SNR |
>80dB, 20Hz ~ 20 kHz Bandbreite |
| Übersprechen-Isolierung |
>70dB, 10kHz Sinus bei 0dBFS Pegel
(oder max. Pegel vor dem Clipping) |
| L-R Niveauabweichung |
<0,3dB, 1kHz Sinus bei 0dBFS Pegel
(oder max. Pegel vor dem Clipping) |
| Frequenzgangabweichung |
> ±0,5 dB 20Hz ~ 20kHz |
| Ausgangslastfähigkeit |
1k Ohm und mehr
(unterstützt 10x parallel 10k Ohm Lasten) |
| Ausgangslastfähigkeit |
|
| Steuerung |
5 x Steuertasten;
1 x 3-poliger EDID DIP-Schalter;
1 x 4-poliger EDID DIP-Schalter;
1 x Micro-USB Port |
| Stromversorgung |
12V DC 1A, über externes Netzteil (im Lieferumfang enthalten) |
| Leistungsaufnahme |
12 W (max.) |
| Betriebstemperatur |
-10°C bis +55°C |
| Lagertemperatur |
-25°C bis +70°C |
| Luftfeuchte |
10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
| Abmessungen (B x H x T) |
324 x 20 x 100 mm |
| Gewicht |
ca. 97 g (0,097 kg) |
Extended Display Idenfication Data (EDID) Management
| Vordefinierte EDID Einstellungen |
| L.Res |
Der Splitter liest alle EDID-Informationen von allen angeschlossenen Displays ein und wählt die EDID mit der niedrigsten Auflösung und gibt diese an die Quelle weiter. |
| H.Res |
Der Splitter liest alle EDID-Informationen von allen angeschlossenen Displays ein und wählt die EDID mit der höchsten Auflösung und gibt diese an die Quelle weiter. |
| 0 0 0 0 |
Der Splitter erhält EDID von dem an Ausgang 1 angeschlossenen Display |
| 0 0 0 1 |
Der Splitter erhält EDID von dem an Ausgang 2 angeschlossenen Display |
| 0 0 1 0 |
Der Splitter erhält EDID von dem an Ausgang 3 angeschlossenen Display |
| 0 0 1 1 |
Der Splitter erhält EDID von dem an Ausgang 4 angeschlossenen Display |
| 0 0 1 1 |
Der Splitter erhält EDID von dem an Ausgang 5 angeschlossenen Display |
| 0 1 0 0 |
Der Splitter erhält EDID von dem an Ausgang 6 angeschlossenen Display |
| 0 1 1 0 |
Der Splitter erhält EDID von dem an Ausgang 7 angeschlossenen Display |
| 0 1 1 1 |
Der Splitter erhält EDID von dem an Ausgang 8 angeschlossenen Display |
| 1 0 0 0 |
720p |
LPCM |
| 1 0 0 1 |
1080p |
LPCM |
| 1 0 1 0 |
1080p |
DTS/ Dolby |
| 1 0 1 1 |
3840x2160 @30Hz |
LPCM |
| 1 1 0 0 |
3840x2160 @30Hz |
DTS/ Dolby |
| 1 1 0 1 |
3840x2160 @60Hz |
LPCM |
| 1 1 1 0 |
3840x2160 @60Hz |
DTS/ Dolby |
| Benutzerdefinierte EDID-Einstellung |
| 1 1 1 1 |
Es kann eine spezifische benutzerdefinierte EDID eistellt werden.
Nähres entnehmen Sie bitte dem Handbuch |
Lieferumfang des 4K 3D HDMI 2.0 Verteilers mit 2 Ein- und 8 Ausgängen
- 1 x UH-28V: 2x8 HDMI2.0 Splitter mit Audio Breakout (Audio De-Embedding), CEC und 4K@60Hz zu 1080p Down-Scaling
- 2 x Befestigungslaschen (seperat montierbar)
- 4 x Schrauben
- 4 x Kunststoffkissen
- 1 x 12V DC 1A Netzteil für UH-28V
- 1 x Bedienungsanleitung
