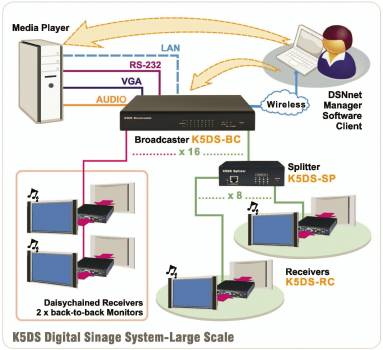

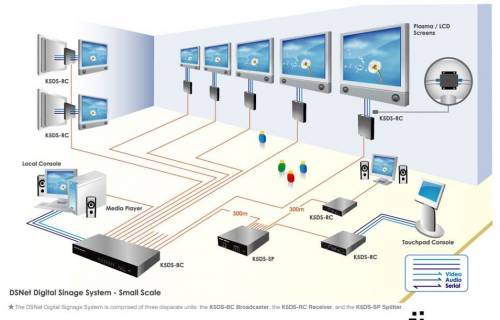

Das DSNet Digital Signage System besteht aus drei einfachen aber leistungsstarken Komponenten.
Dem K5DS-BR Broadcaster, dem K5DS-RC Receiver und dem K5DS-SP Splitter.
Das DSNet Digital Signage-System ist eine zuverlässige und bedienungsfreundliche Multimedia-Lösung, die Ihre Multimedia-Inhalte zu den Kunden oder zur Öffentlichkeit vermittelt, egal ob im kleinem bis mittlerem Geschäft, in Supermärkten oder Mega-Stores.

• Ermöglicht die Verteilung von Audio und Video von einem PC (Player) auf einer nahezu unlimitierten Anzahl von Displays
• High-Definition Video und CD-Qualität Stereo Audio
• Überträgt bidirektionales RS232 auf bis zu 115200 bps
• Transparent zum Player
• Cat5/6 Verkabelung reduziert die Kosten
• Läßt sich nicht durch andere Kabel stören
• Keine Belastung des lokalen Netzwerkes (läuft unabhängig - getrennt verkabelt)
• Hohe Zuverlässigkeit
• SSL-verschlüsselter Zugriff über das Netzwerk ermöglicht die Konfiguration und Verwaltung eines jeden angeschlossenen Displays über das Netzwerk oder Internet
• Management-Software läuft unter Windows, Linux und Mac OS
• 10/100 Ethernet-Anschluss mit integriertem Ethernet-Switch (kein zusätzliches Ethernet-Kabel)
• Metall-Gehäuse
• 2 Jahre Garantie und technischer Support

Der K5DS-BR Broadcaster ist das Herzstück des DSNet Signage Systems. Er verteilt die Audio und visuellen Signale und ermöglicht die Verwaltung des DSNet Netzwerkes. Der einzige Unterschied zwischen dem K5DS-BR8 und K5DS-BR16 Modell ist die Anzahl der Ports.

Monitor-Emulation.
In Richtung des Players wirkd der K5DS-BR genauso wie ein direkt angeschlossenes Display. Er meldet dem PC (Player) ein VGA-Interface, ein Audio-Interface und eine RS232-Schnittstelle, um einen Touch-Screen zu emulieren.
Die "Plug and Play" (DDC) Information, die der K5DS-BR zum PC (Player) sendet kann von einem der in diesem Netzwerk angeschlossenen Displays ausgelesen werden.
Der Player "denkt", er wäre an diesem Display angeschlossen.

Audio und Video Streams.

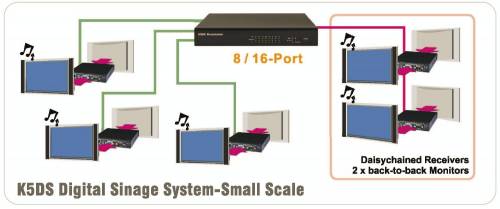

Die Audio und Video Streams, die vom Player kommen werden simultan an alle RJ45 Ausgangs-Ports (8 oder 16, je nach Modell) in die CAT5/6 Verkabelung eingespeisst. Die Kabellänge kann je Kabelverbindung bis zu 300m betragen.

Management Server.
Der K5DS-BR hat einen Management-Port, der auf das Login eines Users wartet. Selbst über das Internet kann dies risikolos erfolgen, da die Verbindungn SSL-verschlüsselt ist.

Management Software.

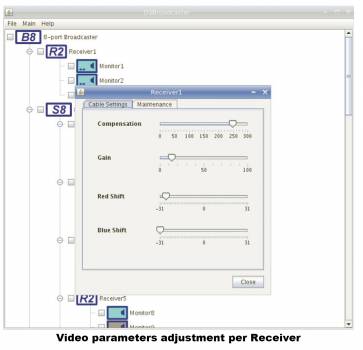

DSNet Manager, eine Java GUI Software (gratis zum Broadcaster), ermöglicht es jeden User mit Zugangsdaten den Management-Server und somit alle Einstell- und Verwaltungs-Möglichkeiten des DSNet vorzunehmen.Die Software läuft auf allen Plattformen, auf denen eine von SUN (Oracle) zur Verfügung gestellte Java 6 Virtual Machine aktiv ist. Dies wurde mit Windows, Linux, und Mac Os getestet. Mit nur wenigen Mausklicks können Sie Audio- und Video-Einstellungen an jedem Display vornehmen, einzelne Displays aktivieren/deaktivieren, Displays benennen, Logs ansehen Gruppen anlegen, die Firmware updaten - und das an allen an diesem Netzwerk angeschlossnenen Displays.

Bi-Directionelle RS232.
Die Daten- und Management-Signale (RTS, CTS, DSR, DTR) die vom RS232 Port des angeschlossenen Players kommen werden auch an alle am DSNet-System angeschlossenen Displays gesendet. Die maximale Datentransfer-Rate beträgt 115200 bps. Diese Daten können Kontroll-Kommandos zu den Displays sein oder auch alle anderen Arten von Daten. Die Receiver (Empfänger) geben die Daten einfach über ihren RS232-Port weiter an die dort angeschlossenen Displays. Natürlich können Sie da auch andere RS232-Geräte anschliessen, wie z.B. eine RS232-steuerbare Steckdosenleiste (siehe ioPower) um die Displays physikalisch aus/ein zu schalten.

Man kann auch TX/RX RTS/CTS, für den Monitor verwenden und DSR aufzuheben, um sich auch vorstellen eine externe Stromversorgung damit zu steuern.
Andererseits können alle Displays Daten zum Player senden.
Das sind normalerweise Touch Screens, aber das ist wieder nur eine Einsatzmöglichkeit. Wieder kann man sich alle Arten verschiedener Anwendungen wie Temperaturfühler, Bewegungs-Sensoren, etc. vorstellen.
Die Tatsache das ein Monitor eine bidirektionale Verbindung verwendet oder nicht kann eingestellt werden.

Hinweis:
DSNet integriert kein zusätzliches Protokoll für das Feedback. So können Kollisionen auftreten, falls alle Displays zum Rechner verbunden sind.

Control of equipments. The K5DS-BR
broadcaster is in continuous contact with all splitters and receivers of the network. It receives the alarms
and sends internal commands as well as commands and controls received from the administrators
connected to the management server. It can perform the firmware update of one or of all networking
equipments.

Ethernet Anschluss.
Ein im Broadcaster integrierter 10/100 Ethernet-Switch ermöglicht es, dass Sie kein zusätzliches Ethernet-Kabel für den Player (Rechner) benötigen, da Sie ihn einfach in die 10/100 Ausgangs-Buchse des Broadcasters stecken können.

Port-Spiegelung.
Der K5DS-BR stellt den VGA-Port, den Audio-Port und den RS232-Port, den er am Player (Rechner) belegt, wieder für den Anschluß eines lokalen Displays zur Verfügung.
