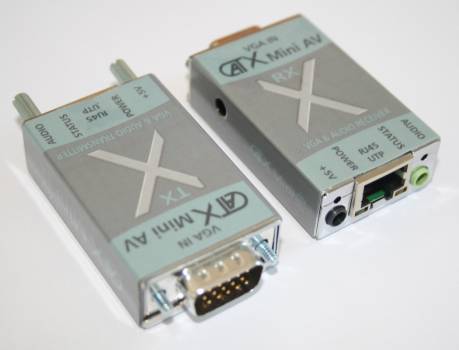

Der CatX Mini Extender überträgt VGA und Audio auf bis zu 150 Meter.

Nicht viel größer als ein herkömmlicher VGA Stecker ist der CatX Mini, der ideale VGA-Videoextender für Entfernungen bis zu 150 Meter.
Als Übertragungsmedium können bereits verlegte Cat 5/5e/6 Kabel verwendet werden.
Damit werden Videoverkabelungen zu einem Kinderspiel.
CatX Mini ist die perfekte Lösung für Informationsdisplays in Flughäfen, Bahnhöfen, Busstationen.
Grundsätzlich an allen Orten, an denen die Videoquelle nicht in der Nähe des Displays installiert werden kann oder soll.
Aufgrund der Verwendung von Cat5/6 Kabeln, spart der CatX Mini viel Platz und Geld.
Da die Videoquelle abgesetzt vom Display in geschützter Umgebung installiert werden kann, erhöht er die Betriebssicherheit.
Die Bildquelle ist gegen Manipulation geschützt.
Der Sender an der VGA-Quelle benötigt keine externe Stromzuführung: einzige Voraussetzung: der VGA Ausgang ist DDC2B (oder hochwertiger) kompatibel.
Diese Audio/Video-Ausführung benötigt jedoch auf der Empfängerseite eine eigene externe Stromzuführung.
Der Standard 15pin VGA-Anschluss ermöglicht die Verbindung an alle marktüblichen Plasma-, LCD- oder Röhrenmonitoren sowie Beamern.

• Einfache Installation und Inbetriebnahme
• Alle CatX Geräte können schnell und einfach montiert werden.
• Die optimale Bildqualität wird über einen einzigen Regler in Sekunden am Empfänger einjustiert.
• Eine Einstellung per Dip-Switches, Software oder ähnliches entfällt.

• Kaum größer als ein VGA Stecker oder Gender Changer

• Direkt auf Grafikkarte aufsteckbar

• Low Power Technology

• VGA Sender benötigt kein Power Supply mehr - VESA DDC2B vorausgesetzt - (kann aber auch über das Netzteil "PS5V1A1.3EU" versorgt werden)

• Der Empfänger muß über das hierzu passendem "mit gelieferte" Netzteil versorgt werden

• Auflösung bis zu 2048 x 1536
  1280x1024 @ 150m
  1600x1200 @ 100m
  1920x1440 @ 60m
  2048x1536 @ 40m
• 75 Ohm Eingang/Ausgang VGA --- UXGA kompatibel; 1080P kompatibel
  RGBHV, RGSB, YUV, Y/C, CVBS Unterstützung
  Separates oder Composite HV; Horizontal 15-130KHz; Vertikal 30-150Hz
• Verchromtes Stahlgehäuse - 34mm x 54mm x 16.5mm
• Audio input: Stereo, max. 3.5V p-p
  Audio output: Stereo

HINWEISE:
1.) Falls Sie einen Multi-Transmitter verwenden, so ist eine externe Stromversorgung über das Netzteil im zugeordnetem Zubehör notwendig.
2.) Falls Sie am Transmitter ein Verlängerungkabel verwenden möchten, so geht dies aufgrund der Stromversorgung über die VGA-Schnittstelle nur mit den Kabel "2068".
3.) Da der Empfänger (am Display/Beamer) als Buchse (female) ausgelegt ist, können Sie das VGA-Kabel des Monitors (male) einfach einstecken.
==> Falls der Monitor genut Platz zum direkten Aufstecken des Moduls hat, so benötigen Sie einen VGA Stecker/Stecker GenderChanger "EB418".
