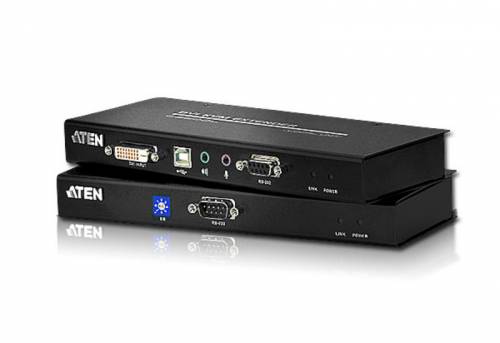

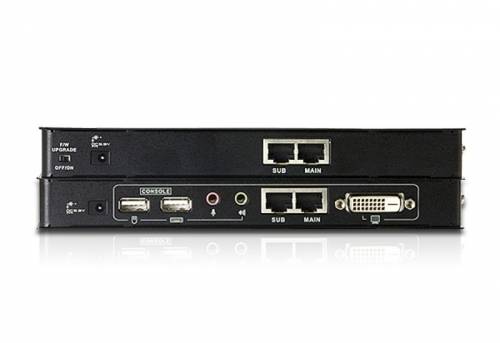

Der CE602 ist ein DVI Dual-Link und USB basiertes KVM-Extender-Set mit Audio und RS232 Übertragung.
Es ermöglicht Ihnen die Bedienung Ihres Rechners über eine entfernte Bedienkonsole, die mit einem modernen Groß-LCD von in der Regel bis 26", 30" oder sogar größer ausgestattet ist.
Da Displays mit einer dann höheren Auflösung als 1920x1200 sogar bis zu 2560x1600 Pixel darstellen können, ist zum Betrieb dieser Displays die sogenannte Dual-Link Technologie notwendig, bei der in der Grafikkarte, wie auch im Display zwei parallel geschaltete DVI-Prozessoren aktiv sind.
Somit muss auch der Extender über diese doppelte Technologie verfügen, damit nicht nur jede zweite Bildzeile übertragen wird; selbst, wenn geringere Auflösungen eingestellt sind.

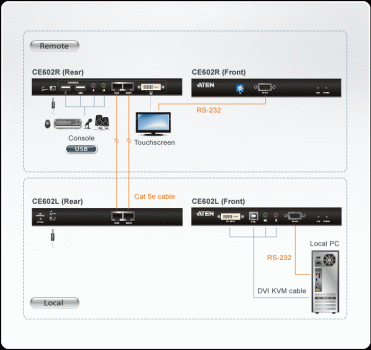

Dieses Extender Set ist für alle Installationen geeignet, bei denen zwei CAT-Kabel (je 1:1; nicht über Ethernet) verlegt werden können und die Reichweite (siehe Spezifikationen) zur jeweilig notwendigen Auflösung nicht überschritten wird. Audio (Lautsprecher und Mikrofon) sowie RS232 (für Touch-Screens mit RS232) werden auch übertragen.
Bitte beachten Sie, dass hier nur HID-Tastatur/Maus übertragen werden = kein "echtes" USB. Somit haben Sie nur Standard-Treiberunterstützung vom Betriebssystem für Tastatur/Maus. Sonder-Funktionen, die durch Treiber aktiviert werden, Bluetooth, Touch-Screens usw. funktionieren daher nicht; auch können weder Memory-Sticks noch Drucker über diese USB-Ports betrieben werden. Falls Sie jedoch ein drittes Kabel verlegen können, so kann man zusätzlich "echtes" USB über z.B. den USB-Extender UCE60 übertragen.

Hinweis: Diese Art CAT-Extender übertragen nur Standard-HID USB Tastatur/Maus-Protokolle.
Spezial-Eingabegeräte (Touch-Screen, Presenter, ...) oder Drucker & Co., sowie spezielle Tastaturen (wie Sun-Tastatur, G19, G110, ...) und Gaming-Mäuse funktionieren nicht an solchen Extender, bei denen nicht ein extra ein Hinweis steht, dass USB 1.1 oder USB 2.0 übertragen wird.

Der CE602 kann bis zu 2560 x 1600 (DVI Dual-Link) übertragen. Er verwendet bis zu zwei Cat.5e-Kabel für die Übertragung der RS232, Mikrofon, Lautsprecher und Dual-Link Signale (auch mit HDCP-Verschlüsselung).

• Lokales und Entferntes Modul werden über zwei Cat.5e Kabel von (je nach Auflösung*) bis zu 30 m und maximal 60 m (beachten Sie die Maximal-Längenangaben* zu den jeweiligen Auflösungen) untereinander verbunden (1:1 direkt = falls möglich nicht über Dosen)

• Unterstützt DVI-D (nur digital = keine Adaptierung von/auf VGA) und bis zur Dual-Link Auflösung von 2560x1600 Pixeln
• Verwendet die ATEN-Technologie, die A/V-Übertragungen über nur ein Cat.5e Kabel ermöglicht

• Das 2te Kabel wird für die HDCP, RS232, Mikrofon und Dual-Link Signale benötigt

• Manuelle Regelung zur Einstellung der Kompensations-Kontrolle zur Justage der Distanz
• RS232 serieller Port – ermöglicht den Anschluss eines seriellen Terminals oder anderer serieller Geräte, wie Touchscreen oder Barcode-Scanner (Baud-Rate bis zu 115200 bps)
• Audio-Übertragung – ermöglicht den Anschluss von Lautsprechern und eines Mikrofons
• Integrierter 8KV/15KV ESD Schutz (Kontakt Voltage 8KV; Air Voltage 15KV)
• Unterstützt Wide Screen Formate
• *Hervorragende Videoqualität auf bis zu 2560 x 1600 @ 60 Hz (DVI Dual Link) bis 40 m; 1920 x 1200 @ 60 Hz bis 30 m; 1024 x 768 @ 60 Hz bis 60 m – perfektes Bild an Ihrem Display über eine hohe Distanz
• Hot-Pluggable
• Rack-montierbar
• Einfach zu installieren – keine Software notwendig – Kabel anschließen ist alles, was gemacht werden muss
• Firmware-Upgrade möglich


Packungsinhalt

• 1 x CE602L DVI KVM-Extender (Lokales Modul)
• 1 x CE602R DVI KVM-Extender (Remote Modul)
• 1 x 1.8 m USB DVI-D Dual Link KVM Kabel Set
• 2 x externe Netzteile

• 1 x Rack-Mount-Kit
• 1 x User Manual
• 1 x Quick Start Guide

Spezifikationen:
