4-User an 24-Server Matrix-KVM-Switch über CAT5 mit Audio-Out-Übertragung

Die AdderView CATx-Serie besteht aus Multi-User KVM-Switches, optimiert für mittlere Server-Anwendungen. AdderView CATx erfordert keinen großen Aufwand für Installation und Management, enthält aber doch im Gehäuse von 1HE all die Funktionalität, die man sonst nur bei großen Switches findet: CATx-Verkabelung bis 300 Meter, hervorragende Videoqualität bis zu 1900 x 1440, echten DDC-Support vom Monitor bis zum Server und - als wohl der erste Switch dieser Klasse - Digital Audio in CD-Qualität.

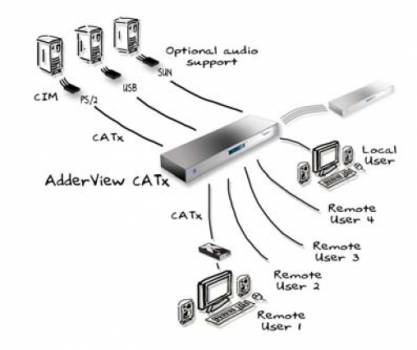

 4 "remote" CATx-User können simultan und unabhängig auf die Server zugreifen.

 Über einen lokalen User-Port (geteilt mit einem CATx-User) kann auch vor Ort an den Servern gearbeitet werden

• Multi-User-Zugriff von vier Bedienstationen gleichzeitig über CAT5-Kabel bis 300 Meter
• 24 Server über CAT5-Kabel auf bis zu 50 Meter
• Optional mit IP-Zugang über Netzwerk oder Modem
• Optional: Digital Audio in CD-Qualität
• Umfangreiche Administrator- und Sicherheits-Funktionen
• Schnelle Installation - betriebssystemunabhängig
• Vier gleichzeitige Benutzer - maximal fünf Benutzer anschließbar. Kabellänge bis 300 Meter
• 24 Server - kaskadierbar bis zu 255 Servern. Kabellänge bis 50 Meter
• Äußerst kompakt - 1 HE
• Anschlussmöglichkeiten für eine lokale KVM-Konsole, für CAT5-Strecken und für räumlich unbegrenzten IP-Zugriff über Ethernet und/oder Modem
• Brillante Videoauflösung bis zu 1900 x 1440 (lokal) und 1600 x 1200 (über IP)
• Digital Audio in CD-Qualität (mit optionalen CIM-Modulen)
• Einfach zu konfigurierende Kaskadierbarkeit
• Echter Multi-Plattform-Support für PC, Apple und Sun (mit Länder-Anpassung)
• Anschluss für PS/2- und USB-Tastaturen und -Mäuse
• Gezieltes Reboot von Servern und anderem Equipment über das On-Screen Menu durch integrierte Ansteuerung von RS232-steuerbaren Steckdosenleisten oder ähnlichen Geräten
• Betriebssicher - z.B. durch zweites, redundantes Netzteil
• Flash-Upgrade aller Komponenten (incl. CAM)
• Inkl. 19"-Einbaukit und ein Netzteil

Bediener-Anschlüsse CAT5
Zusätzlich lassen sich, je nach Modell, zwei oder vier Benutzer-Konsolen über CAT5-Kabel bis zu 300 Meter absetzen. Dank integrierter Skew Compensation ist die Bildqualität exzellent und die Bildschirmauflösung beträgt:
• 1900 x 1440 bei 50 Metern
• 1600 x 1200 bei 200 Metern oder
• 1280 x 1024 bei 300 Metern.
Die User Stations sind Multi-Plattform-fähig und unterstützen z.B. die SUN-Länder-Codes und können SUN-Sondertasten emulieren.

Bediener-Anschlüsse KVM
Der AdderView CATx verfügt über einen KVM-Anschluss für eine "klassische" Benutzer-Konsole mit VGA, PS2, USB und Audio mit einer Kabellänge bis 15 Meter. Dabei können USB- und PS/2 Mäuse beliebig gemischt werden.

Server-Anschlüsse (CAMs)
Die Computer Interface Module (CAMs) werden unmittelbar an den Servern angeschlossen. Sie wandeln die Signale der CAT5-Kabel zum Switch in die spezifischen Signale des angeschlossenen Rechners um. Durch spezielle CIMs erfolgt die Anpassung an die Plattform. Neben PCs (PS/2 und USB) werden auch Apple und SUN (USB und 8-Pin) unterstützt. Eine RS232-Version wird folgen.
Die CAMs sind optional mit Stereo-Audio (Lautsprecher-Signal) lieferbar. Die CAMs enthalten eine Rechneridentifikation zum Schutz gegen unbefugten Zugriff durch Umstecken.

Audio
Bei mittelgroßen Server-Anwendungen wird die akustische Signalisierung immer wichtiger. Der AdderView CATx überträgt neben Bildschirm, Tastatur und Maus auch Stereo-Audio über ein und dasselbe CATx Kabel - und das in CD-Qualität (16 Bit, 44,1 KHz) und ohne die üblichen Störgeräusche.

Remote Reboot von Servern
Über die serielle Schnittstelle können RS232-steuerbare Steckdosenleisten angeschlossen werden. So lassen sich - modular erweiterbar - von 1 bis zu 136 Server über das On-Screen Menu des AdderView CATx gezielt aus- und einschalten. Dies funktioniert in gleicher Weise sowohl bei lokalem Zugriff wie auch beim Remote-Zugriff über LAN/WAN oder Modem.

Kompatibilität
• PC, MAC, SUN, RS6000 und Alpha
• Arbeitet mit nahezu allen PS/2- und USB-Mäusen sowie PS/2- und "native style" SUN-Keyboards (länderspezifische Versionen)

Flexible Kaskadierung
Die Möglichkeiten der Kaskadierung mit vollem Simultan-Zugriff (Multi User Access) gehören zu den besonderen Stärken von AdderView CATx und lassen auch bei größeren komplexen Anwendungen kaum noch Wünsche offen.

Höchste Bandbreite
Der AdderView CATx verwendet modernste Video-Schaltelemente. Diese aufwendige "300MHz differential cross-point switching"-Technologie gewährleistet höchste Bildqualität bei Auflösungen bis zu 1900 x 1440.

Große Längen durch Skew Compensation
Die Benutzerkonsolen können bis zu 300 Meter über CAT5-Kabel abgesetzt werden. Dabei wurde die Extender-Technologie der neuen > AdderLink X2 eingesetzt. Und durch die integrierte Skew Compensation beim X100AS-R ist die Bildschirmqualität unabhängig von kabelbedingten Laufzeitunterschieden.

Störunempfindlich
Eine spezielle Filterschaltung unterdrückt die Einstreuung von Signalen bei gestörten Umgebungsbedingungen und schützt das Gerät vor Überspannungen auf den CAT-Kabeln

Zuverlässigkeit
Neben der Stromversorgung über 230 Volt kann noch eine redundante zweite Niedervoltversorgung angeschlossen werden.

AdderView CATx: 1U-Metallgehäuse 482 mm (B), 215 mm (T), 45 mm (H) ; inkl. Rackmontage Kits
AdderView CATxIP: 1U-Metallgehäuse 482 mm (B), 280 mm (T), 45 mm (H); inkl. Rackmontage Kits
Lokaler KVM-Konsolenanschluss: Video: HD-15. Tastatur/Maus: MiniDin6 / USB-Typ A, Audio: 3,5-mm-Stereobuchse
Netzwerkport: (nur AdderView IP-Modelle): RJ45 10/100MB Autosensing-Ethernet-Port
Stromanschlüsse: IEC-Stromanschluss (100-240V AC, 50-60 Hz), redundant via 2,5-mm-Gleichstrombuchse (5 V DC, 4 A)
Sonstige Anschlüsse: DB9-Buchse für Flash-Upgrade, Syncing Boxes und weitere Sonderfunktionen. DB9-Stecker für RS232-gesteuerte Leistungsschalter. DB9-Stecker (nur AdderView IP) für Modemanschluss
Hardware-Kompatibilität: Unterstützt PC, Sun (USB und 8-pol.), Mac (USB), RS/6000, Alpha- und SGI-Computer mit PS/2-, USB oder Sun-Computer-Schnittstellenmodul
Software-Kompatibilität: Funktioniert mit allen bekannten Software-Anwendungen und Betriebssysteme, einschließlich Windows (alle), DOS, Linux, Unix, BSD; alle Sun OS; alle Mac OS; NetWare
