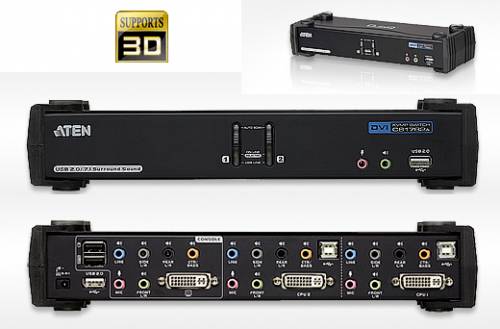

Der CS1782A USB DVI Dual Link KVM-Switch schaltet neben einem DVI-Monitor mit bis zu 2560x1600 Pixel auch einen 2-Port USB 2.0 Hub und Audio (bis 7.1) um. Neben den den üblichen Umschaltmöglichkeiten (Tastendruck am Switch und Tastatur-Hotkey) ist nun auch die Umschaltung per Maus möglich. Neu und nahezu einzigartig am CS1782A ist die Unterstützung von 120Hz 3D Displays.

Die Wahlmöglichkeit zwischen Standard-HID-Emulation und Pass-Through-Funktion (separat für Tastatur und Maus) ermöglicht auch die Verwendung einer Tastatur und/oder Maus mit Sonderfunktionen. Das jeweils per Pass-Through angeschlossene Gerät kann dann jedoch nicht mehr zum Umschalten des KVM-Switches verwendet werden.

Die Fronttasten am CS1782A können so programmiert werden, dass ein kurzer Tastendruck wahlweise nur die KVM-Bedienung allein, oder kombiniert mit USB-Hub und Audio umschaltet.

Technische HINWEISE:
• Mit dem im Zubehör erhältlichen Y-Adapterkabel zwischen Display und KVM-Ausgang können auch Rechner mit VGA angeschlossen werden.
Dazu wird das Y-Kabel vom KVM-Switch zum TFT in beide (VGA und DVI) Eingänge gesteckt und der analoge Rechner über einen passiven VGA-Adapter und einem VGA-Kabel  oder dem DVI/VGA-Adapterkabel (siehe zugeordnetes Zubehör) angeschlossen. Sinnvoll nutzbar ist diese Kombination jedoch nur, wenn der angeschlossene Monitor in der Lage ist, den Wechsel des Eingangssignals zwischen Digital- und Analogeingang im laufenden Betrieb automatisch zu erkennen.
Generelle Info zu USB2.0 KVM-Switches:
Bei (meistens älteren) Motherboards (nur bei der Marke "ASUS" bekannt), deren USB-Tastatur/Maus-Erkennung bei USB2.0 nur bei direkt angeschlossen Tastaturen/Mäusen funktioniert, ist es entweder notwendig, das Motherboard auf USB1.1 zu stellen oder eine USB2.0-Steckkarte in den PC einzubauen (bei der dann Tastatur/Maus erst nach BIOS und Bootmenü funktionieren).


Features

• 2-port DVI KVM-Switch mit USB 2.0 und 7.1 Surround Sound Audio. • Ein USB Console steuert zwei PC´s/Server und einen USB 2.0 Hub • Der integrierte USB Hub ist vollständig mit den USB 2.0 Spezifikationen kompatibel. • Volle Bassunterstützung für hochwertige 7.1 Kanal Surround Sound Systeme. • Computer-Auswahl via Fronttasten, Tastatur-Hotkeys und Maus. NEU! • Multiplatftorm Unterstützung – Windows, Linux, Mac, und Sun* • Unabhängiges Umschalten von KVM, USB, und Audio • DVI Digital und Analog Monitor Unterstützung. (max. Auflösung bei DVI-A: 2048 x 1536; DDC2B) • Hervorragende Video Qualität: 1920 x 1200 @ 60Hz (Single Link); 2560 x 1600 @ 60Hz (Dual Link): Funktioniert mit 3D-Monitoren (120Hz mit aktiver Shutter-Brille) mit Auflösungen bis zu 1920 x 1080. • HDCP kompatibel • Unterstützt Breitformat-Auflösungen • Video DynaSync™ – exclusive ATEN Technology optimiert Display-Auflösungen und eliminiert boot-up Display Probleme • Power On Detection – Wird der aktive Computer ausgeschaltet, schaltet der CS1782A automatisch zum nächsten eingeschalteten PC. NEU! • Wahlmöglichkeit zwischen Mouse-Standard-Emulation (ermöglicht Umschalten per Maus) und Mouse-Pass-Through (unterstützt die meisten Maustreiber und damit auch Multifunktionsmäuse. In diesem Fall entfällt die Möglichkeit, per Maus umzuschalten). • Wahlmöglichkeit zwischen Tastatur-Standard-Emulation (ermöglicht Umschalten per Hotkeys) und Tastatur-Bypass (unterstützt die Original-Treiber Ihrer Tastatur und damit alle Sonderfunktionen. Hotkey-Umschaltung ist damit jedoch nicht möglich). NEW! • Vollständige Tastatur-Emulation für fehlerfreies Booten. • Mac/Sun Tastatur-Unterstützung und -Emulation* • Auto Scan Modus zur Beobachtung aller Computer • Firmware upgradable * Bei Nutzung einer PC-Tastatur wird eine Mac/Sun Tastatur emuliert.   Mac/Sun Tastaturen funktionieren nur mit ihren eigenen Rechnern.

Lieferumfang

• 1x CS1782A USB DVI Dual Link KVM-Switch • 2x Combo-DVI-D KVM Kabel (DVI-D und USB), je 1,2m lang. • 2x 7.1 Surround Sound Kabel-Sets • 1x ext. Netzteil • 1x User Manual • 1x Quick Start Guide

Spezifikationen

Computer Anschlüsse 2 Port-Wahl Front-Tasten, Hotkeys, Maus Anschlüsse Konsolen-Ports Tastatur 1 x USB Type A Buchse (schwarz; Rückseite) Video (DVI) 1 x DVI-I Buchse (weiß) Maus 1 x USB Type A Buchse (schwarz; Rückseite) Audio Line Out 2 x Mini Stereo Buchse (grün; 1 x Front-, 1 x Rückseite) Line In 1 x Mini Stereo Buchse (blau) Seiten-Lautsprecher Out 1 x Mini Stereo Buchse (grau) Rück-Lautsprecher Out 1 x Mini Stereo Buchse (schwarz) Center/ Subwoofer 1 x Mini Stereo Buchse (orange) Mikrofon 2 x Mini Stereo Buchse (pink; 1 x Front-, 1 x Rückseite) KVM-Ports Tastatur / Maus 2 x USB Type B Buchse (weiß) Video (DVI) 2 x DVI-I Buchse (weiß) Audio Line Out 2 x Mini Stereo Buchse (grün) Line In 2 x Mini Stereo Buchse (blau) Seiten-Lautsprecher Out 2 x Mini Stereo Buchse (grau) Rück-Lautsprecher Out 2 x Mini Stereo Buchse(schwarz) Center/ Subwoofer 2 x Mini Stereo Buchse (orange) Mikrofon 2 x Mini Stereo Buchse (pink) Power (Stromversorgung) 1 x DC-Buchse USB 2.0 Hub 2 x USB Type A Buchse (weiß; 1 x Front-, 1 x Rückseite) Schalter Port-Auswahl 2 x Tasten LEDs On Line / Selected 2 (orange) USB Link 2 (grün) Emulation Tastatur / Maus USB Video (DVI) DVI Dual Link: bis zu 2560x1600 DVI Single Link: bis zu 1920 x 1200 Scan Intervall 1–99 Sek. (5 Sek. Standrad) Leistungs-Aufnahme DC 5,3V, 9 W Umgebungsbedingungen Betriebs-Temp. 0 - 50°C Lager-Temp. -20 - 60°C Luftfeuchtigkeit 0–80% RH, Non-condensing Physikalische Eigenschaften Gehäuse Metall Gewicht 0,90 kg Abmessungen ( B x T x H ) 27,00 x 8,70 x 5,50 cm
